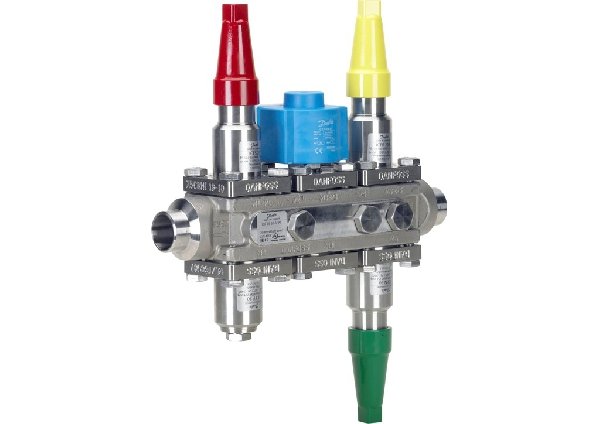

Клапан-регулятор универсальный ICF SS 20-6-5MC (32 D)

Универсальный клапан Danfoss ICF-SS 20-6 – это премиальный модульный клапан с пилотным управлением, полностью изготовленный из нержавеющей стали. Он разработан для применения в сложных промышленных холодильных системах, пищевых производствах, фармацевтике и на морских судах, где требуются максимальная коррозионная стойкость, гигиеничность и возможность сложной интеграции автоматики.
Конфигурация с 6 портами делает эту модель уникальной: она позволяет устанавливать несколько пилотных устройств или комбинацию «пилот + манометры» без использования дополнительных тройников и фитингов. Это упрощает монтаж, снижает риск утечек и экономит место в компактных шкафах автоматики или на агрегатах.
Основные технические характеристики
Производитель: Danfoss (Дания)
Серия: ICF-SS (Stainless Steel)
Модель: ICF-SS 20-6
Артикул: 5MC32-D
Материал корпуса: Нержавеющая сталь (AISI 304/316)
Тип действия: Зависит от установленного пилота (нормально закрытый, открытый, регулирующий)
Условный проход (DN): 20 мм
Присоединение к трубопроводу: Под пайку (медь)
Размер патрубка: 7/8" ODF (Outer Diameter Female)
Количество портов: 6 (вход, выход и 4 дополнительных порта для пилотов/КИП)
Максимальное рабочее давление (MWP): До 46–50 бар
Температурный диапазон: от -60°C до +150°C (зависит от уплотнений)
Совместимость с хладагентами: R22, R134a, R404A, R407C, R410A, R507, CO2 (R744), аммиак (NH3) – при соответствующих уплотнениях.
(Примечание: Клапан поставляется как корпус с заглушками. Пилотные устройства и катушки приобретаются отдельно.)
Функциональные возможности
Максимальная гибкость подключения (6 портов):
Позволяет одновременно установить основной регулирующий пилот, запорный электромагнитный пилот и подключить два манометра для диагностики давления до и после клапана.
Идеально для сложных схем регулирования, требующих множественных сигналов управления.
Высокая коррозионная стойкость:
Нержавеющая сталь защищает клапан от ржавчины во влажных помещениях, при контакте с морской водой, агрессивными моющими средствами и пищевыми кислотами.
Гигиеничность:
Гладкая поверхность стали предотвращает накопление бактерий и грязи, что соответствует строгим санитарным нормам (HACCP) пищевой и фармацевтической промышленности.
Модульность:
Совместимость со всеми пилотами серии Danfoss (ICM, CVP, CVH, CSR и др.) позволяет менять функцию клапана без замены корпуса.
Работа с экстремальными параметрами:
Высокая прочность материала подходит для систем высокого давления, включая транскритические системы на CO2.
Область применения
Пищевые производства (мясокомбинаты, молочные заводы, пивоварни).
Фармацевтические склады и лаборатории с чистыми помещениями.
Морские и речные рефрижераторные суда.
Системы охлаждения на диоксиде углерода (CO2/R744).
Промышленные холодильные установки в агрессивных химических средах.
Объекты с высокими требованиями к надежности и долговечности оборудования.
Преимущества Danfoss ICF-SS 20-6
✅ 6 портов: Беспрецедентная гибкость для сложных схем автоматики без лишних фитингов.
✅ Нержавеющая сталь: Вечная защита от коррозии и эстетичный внешний вид.
✅ Химическая стойкость: Устойчивость к кислотам, щелочам и солевым растворам.
✅ Надежность бренда: Danfoss – мировой лидер в области промышленной автоматики.
✅ Экономия места: Компактная интеграция нескольких функций в одном узле.
✅ Безопасность: Высокая прочность корпуса снижает риски аварий.
