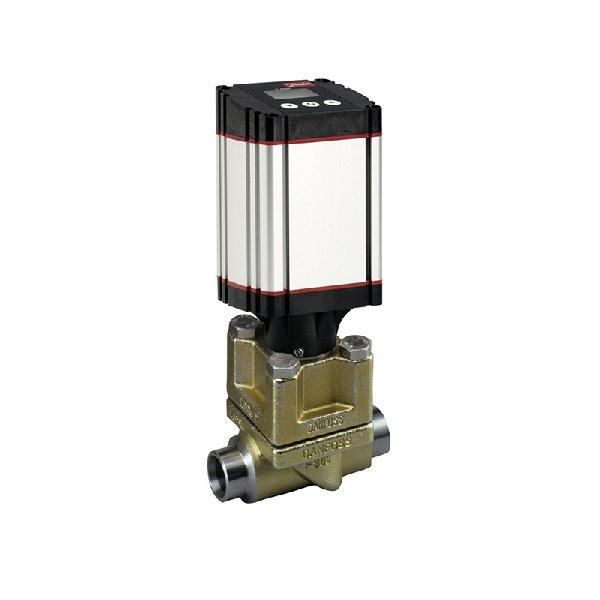

Клапан-регулятор универсальный ICM 20-A (027H1045)

Универсальный клапан Danfoss ICM 20-A (027H1045) – это высококачественный электромагнитный клапан с пилотным управлением, разработанный для использования в крупных промышленных холодильных установках, чиллерах и системах кондиционирования воздуха. Клапан серии ICM отличается модульной конструкцией, высокой пропускной способностью и возможностью работы с широким спектром хладагентов, включая R22, R134a, R404A, R407C, R410A и R507.
Конструкция «пилот + основной клапан» позволяет управлять большими потоками хладагента с помощью компактной электромагнитной катушки малого энергопотребления. Модель ICM 20-A предназначена для монтажа методом пайки в медные трубопроводы и обеспечивает герметичное перекрытие потока в закрытом положении.
Основные технические характеристики
Производитель: Danfoss (Дания)
Серия: ICM (Industrial Control Module)
Модель: ICM 20-A
Артикул: 027H1045
Тип действия: Нормально закрытый (NC), пилотного управления
Условный проход (DN): 20 мм
Присоединение: Под пайку (медь)
Размер патрубка: Обычно соответствует трубе 7/8" (22 мм) или 1-1/8" (28 мм) – требуется уточнение по спецификации конкретного артикула 027H1045, чаще всего ICM 20 идет под 7/8" или 1-1/8".
Максимальное рабочее давление (MWP): До 46 бар (для большинства хладагентов)
Температурный диапазон: от -50°C до +140°C
Напряжение катушки: Зависит от комплектации (часто поставляется без катушки или со стандартной 220В/24В, нужно проверять наличие катушки в заказе). Артикул 027H1045 обычно обозначает сам клапан (корпус с пилотом), катушка подбирается отдельно (серия BC или BCI).
Совместимость с хладагентами: R22, R134a, R404A, R407C, R410A, R507, R502 и др.
(Примечание: Точный размер присоединительных патрубков и наличие катушки в комплекте зависят от заказа. Рекомендуется сверяться с накладной.)
Функциональные возможности
Герметичное перекрытие потока:
Обеспечивает полное отключение подачи жидкого или газообразного хладагента в контур при снятии напряжения с катушки.
Работа с высокими давлениями:
Конструкция рассчитана на работу в системах с высоким давлением конденсации, включая современные хладагенты типа R410A.
Модульность:
Возможность замены катушки без демонтажа клапана из системы.
Широкий выбор пилотов и аксессуаров для адаптации под специфические задачи.
Низкое энергопотребление:
Пилотное управление позволяет использовать компактные катушки малой мощности для управления большими потоками.
Универсальность:
Один и тот же клапан может использоваться на линии жидкости, горячего газа или всасывания (при правильном подборе и установке).
Область применения
Промышленные холодильные установки большой мощности.
Центральные системы холодоснабжения супермаркетов.
Чиллеры воздушного и водяного охлаждения.
Системы кондиционирования воздуха (VRV/VRF системы).
Ледогенераторы и сушильные камеры.
Трубопроводы жидкой линии, линии горячего газа и байпасные линии.
Преимущества Danfoss ICM 20-A
✅ Надежность бренда: Danfoss – мировой лидер в производстве компонентов для холода.
✅ Высокая пропускная способность: Оптимальное гидравлическое сопротивление минимизирует потери давления.
✅ Долговечность: Качественные материалы уплотнений устойчивы к агрессивным средам и старению.
✅ Легкость обслуживания: Модульная конструкция упрощает ремонт и замену частей.
✅ Широкая совместимость: Работает со всеми распространенными хладагентами.
✅ Компактность: Несмотря на большую пропускную способность, имеет сравнительно небольшие габариты.
