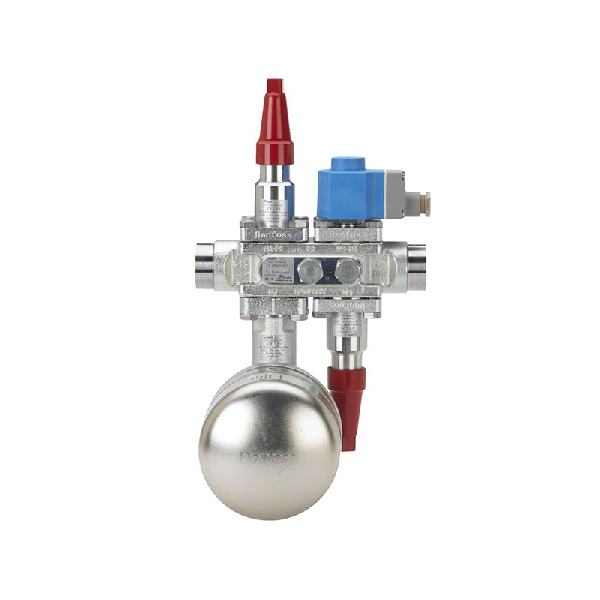

Клапан-регулятор универсальный ICF 20-4-102D1 (32 D)

Универсальный клапан Danfoss ICF 20-4 (102D1-32-D) – это высококачественный корпусной клапан с пилотным управлением, разработанный для использования в крупных промышленных холодильных установках, чиллерах и системах кондиционирования. Главная особенность серии ICF — модульность: сам корпус служит базой, в которую устанавливаются различные пилотные устройства (электромагнитные, термостатические, дифференциальные), что позволяет адаптировать один и тот же клапан под разные задачи: от простого запирания потока до сложного регулирования давления или температуры.
Модель ICF 20-4 оснащена четырьмя портами, что обеспечивает максимальное удобство при монтаже дополнительной автоматики и диагностике системы. Корпус рассчитан на высокие давления и экстремальные температуры, гарантируя надежную работу с современными хладагентами.
Основные технические характеристики
Производитель: Danfoss (Дания)
Серия: ICF (Industrial Control Valve)
Модель: ICF 20-4
Артикул: 102D1-32-D
Тип действия: Зависит от установленного пилота (нормально закрытый, открытый или регулирующий)
Условный проход (DN): 20 мм
Присоединение к трубопроводу: Под пайку (медь)
Размер патрубка: 7/8" ODF (Outer Diameter Female)
Максимальное рабочее давление (MWP): До 46 бар (для фреоновых систем)
Температурный диапазон: от -50°C до +150°C
Количество портов: 4 (позволяет подключать различные пилоты и контрольно-измерительные приборы)
Совместимость с хладагентами: R22, R134a, R404A, R407C, R410A, R507, R502 и др.
(Примечание: Клапан поставляется как корпус с заглушками. Функционал определяется установленным пилотным устройством, которое часто приобретается отдельно.)
Функциональные возможности
Модульность и универсальность:
Один корпус ICF может работать как электромагнитный клапан (с пилотом ICM/BC), регулятор давления (с пилотом CVP/CVPP), регулятор температуры или уровня. Это значительно упрощает логистику и складской запас запчастей.
Сервисные порты:
Дополнительные порты позволяют подключать манометры для контроля давления до и после клапана без необходимости врезки отдельных тройников, что ускоряет диагностику.
Герметичность и надежность:
Конструкция с пилотным управлением обеспечивает плотное закрытие даже при больших перепадах давления.
Высококачественные уплотнения устойчивы к старению, вибрациям и агрессивным средам.
Работа с высокими нагрузками:
Рассчитан на большие потоки хладагента и высокие рабочие давления, характерные для промышленных систем.
Легкое обслуживание:
Возможность замены пилота или внутренних компонентов без демонтажа всего корпуса из трубопровода (при наличии отсекающей арматуры до и после).
Область применения
Промышленные холодильные установки большой мощности.
Центральные системы холодоснабжения супермаркетов и распределительных центров.
Чиллеры воздушного и водяного охлаждения.
Системы кондиционирования воздуха (VRV/VRF).
Трубопроводы жидкой линии, линии горячего газа, всасывающие магистрали.
Системы рекуперации тепла и байпасные линии.
Преимущества Danfoss ICF 20-4
✅ Гибкость конфигурации: Можно менять функцию клапана, просто заменив пилот.
✅ Надежность бренда: Danfoss – мировой стандарт качества в холодильной автоматике.
✅ Высокая пропускная способность: Минимальные потери давления в открытом состоянии.
✅ Удобство диагностики: Встроенные порты для манометров экономят время и материалы при монтаже.
✅ Долговечность: Срок службы исчисляется десятилетиями при правильной эксплуатации.
✅ Широкая совместимость: Подходит для всех распространенных хладагентов.
