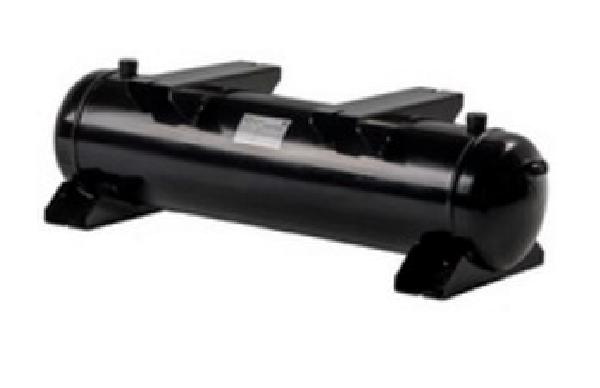

Ресивер горизонтальный BC-LRH-75,0 SG (HPR75)

Горизонтальный ресивер BC-LRH 75.0 SG (модель HPR75) от бренда Becool — это высокопроизводительный сосуд под давлением большого объема, предназначенный для аккумуляции и хранения жидкого хладагента в промышленных холодильных системах и крупных установках кондиционирования воздуха. Устройство объемом 75 литров обеспечивает стабильную работу контура при высоких тепловых нагрузках, компенсируя значительные колебания объема хладагента и гарантируя бесперебойное питание испарителей. Горизонтальное исполнение модели оптимизировано для размещения в машинных отделениях с ограниченной высотой потолков или для интеграции в состав чиллеров и конденсаторных агрегатов большой мощности.
Назначение и применение
Ресивер устанавливается на линии высокого давления, после конденсатора и перед фильтром-осушителем или регулирующими устройствами. Его ключевые функции в системах большой мощности:
Аккумуляция больших объемов жидкого хладагента, сконденсировавшегося в теплообменниках.
Обеспечение постоянного запаса жидкости для питания нескольких параллельных испарителей или систем с длинными трассами.
Предотвращение затопления конденсатора, что критически важно для сохранения его теплопередающей способности.
Компенсация сезонных изменений температуры окружающей среды, влияющих на плотность и объем хладагента.
Сглаживание гидравлических ударов и пульсаций потока жидкости.
Применяется в:
Промышленных холодильных центрах средней и большой мощности
Крупных мультикомпрессорных стойках гипермаркетов и распределительных центров
Чиллерах высокой холодопроизводительности (воздушного и водяного охлаждения)
Системах центрального кондиционирования небоскребов, торговых моллов и аэропортов
Тепловых насосах промышленного класса
Пищевых производствах и складах холода
Технические характеристики
Модель: BC-LRH 75.0 SG (HPR75)
Бренд: Becool
Объем корпуса: 75.0 литров
Тип исполнения: Горизонтальный
Рабочая среда: Жидкий хладагент (R404A, R407C, R410A, R134a, R507, R448A, R449A, R1234ze и др.)
Максимальное рабочее давление: Рассчитан на высокие давления конденсации (обычно до 25-30 бар и выше, уточняется по паспорту)
Материал корпуса: Высокопрочная углеродистая сталь с усиленным антикоррозийным покрытием
Особенности конструкции
Ресивер BC-LRH 75.0 SG выполнен в виде массивного горизонтального цилиндрического сосуда, что обеспечивает высокую устойчивость и удобство монтажа на рамах чиллеров или на полу машинного отделения. Большой объем 75 литров позволяет системе гибко реагировать на резкие изменения нагрузки без риска кавитации в ТРВ или недостатка хладагента в испарителях.
Конструкция предусматривает наличие необходимых патрубков для интеграции в сложные схемы:
Входной патрубок: Для подключения от конденсатора.
Выходной патрубок: Для подачи жидкости к магистрали распределения.
Патрубки для КИП: Возможность установки манометров, предохранительных клапанов и датчиков уровня.
Сервисные штуцеры: Для заправки системы, слива масла или откачки хладагента.
Корпус изготовлен из стали повышенной толщины, способной выдерживать значительные механические нагрузки и вибрации. Внутренняя поверхность обработана для предотвращения коррозии и загрязнения хладагента продуктами окисления.
Преимущества
Огромный объем 75.0 л для систем большой мощности
Горизонтальное исполнение для экономии вертикального пространства
Надежная стабилизация давления и уровня хладагента в контуре
Защита конденсатора от снижения эффективности из-за переполнения
Прочная конструкция от проверенного производителя Becool
Универсальность по типу используемых хладагентов
Упрощение процесса заправки больших систем и их обслуживания
Долговечность и устойчивость к коррозии и внешним воздействиям
Оптимальное решение для чиллеров и промышленных холодильных машин
Область применения
Крупные супермаркеты, гипермаркеты и логистические хабы
Мясокомбинаты, рыбоперерабатывающие и молочные заводы
Офисные небоскребы, бизнес-центры и торговые комплексы
Фармацевтические склады и лаборатории
Дата-центры с системами прецизионного охлаждения
Спортивные объекты (ледовые арены, бассейны)
Производственные предприятия с мощными системами климат-контроля
Рекомендации по монтажу
Ресивер BC-LRH 75.0 SG должен устанавливаться горизонтально на ровной поверхности или специальной опорной раме. Важно соблюдать следующие правила:
Подключение должно осуществляться в строгом соответствии со схемой холодильного контура (после конденсатора).
Необходимо обеспечить свободный доступ ко всем сервисным портам, вентилям и приборам контроля.
Рекомендуется установка запорной арматуры на входе и выходе ресивера для возможности его изоляции при техническом обслуживании без остановки всей системы.
Перед пуском системы необходимо проверить герметичность всех соединений и убедиться в отсутствии загрязнений внутри ресивера.
Ресивер должен быть установлен в месте с хорошей вентиляцией, защищенном от прямых солнечных лучей и источников тепла.
