Система автоматического управления приточной камерой с водяным обогревом и регулирующим краном (САУ-1)



Система автоматического управления приточной камерой с водяным обогревом и регулирующим краном (САУ-1)

Оформить заказ

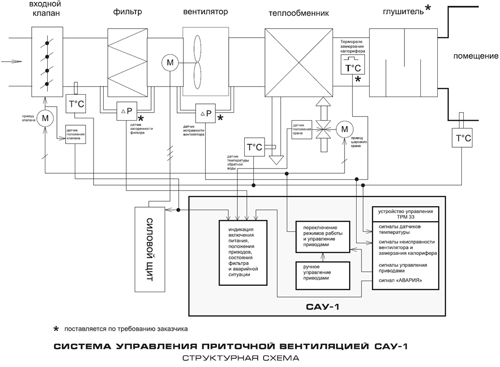

САУ-1 предназначена для управления работой приточной камеры с водяным калорифером. Основой САУ-1 является микропроцессорный управляющий контроллер ТРМ 33, который обеспечивает в автоматическом режиме стабилизацию температуры приточного воздуха за счет изменения расхода горячей воды, проходящей через калорифер с помощью шарового крана, управляемого электроприводом, а также отработку ряда аварийных ситуаций и некоторые дополнительные сервисные функции. Основной входной информацией являются сигналы датчиков температуры наружного и приточного воздуха, сигнал датчика температуры обратной воды из калорифера и сигналы контактных датчиков состояния оборудования.

РЕЖИМЫ РАБОТЫ САУ-1

Система управления может быть переведена переключателем «РЕЖИМ», находящимся на передней панели шкаф управления ШУПВ-1, в различные режимы работы.

Автоматический режим. В данном режиме производится стабилизация температуры приточного воздуха за счет изменения угла поворота заслонки шарового крана, через который подается горячая вода в водяной калорифер. При этом поддерживается заданная температура приточного воздуха. В таком режиме выдаются сигналы открытия входного клапана и включения вентилятора, а также осуществляется защита от замораживания воды в калорифере и защита от превышения температуры обратной воды из калорифера.
Дежурный режим. В данном режиме выдаются сигналы выключения вентилятора и закрытия входного клапана, а управление электроприводом шарового крана направлено на поддержание минимального значения температуры обратной воды по сигналу соответствующего датчика температуры.
Режим ручного управления.

В этом режиме управление шаровым краном с электроприводом, вентилятором и в ходным клапаном осуществляется обслуживающим персоналом с помощью переключателей, находящихся на передней панели шкафа управления. При этом управляющие сигналы с управляющего контроллера не проходят на оборудование. САУ-1 контролирует исправность датчиков температур, а при неисправности любого из них формируется сигнал «АВАРИЯ» с соответствующей индикацией.
На индикаторах управляющего контроллера индуцируется температура любого датчика температуры и режим работы, в котором находится САУ-1.

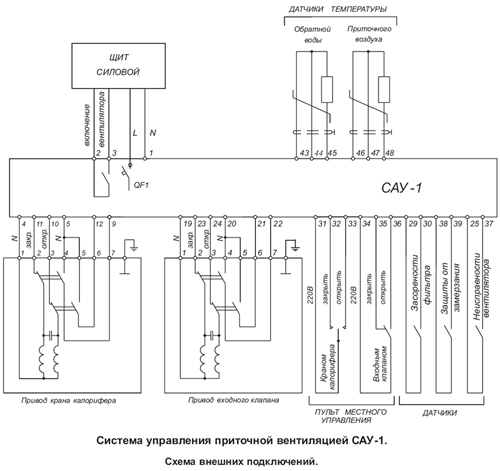

В СОСТАВ САУ-1 входят: Шкаф управления приточной вентиляцией ШУПВ-1 1 шт., Шаровой кран с электроприводом 1 шт., Датчик температуры обратной воды типа ТС-224 1 шт., Датчики температуры по воздуху типа ТС-125 2 шт.

ЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ САУ-1

Наименование параметра Значение
Номинальное напряжение питания 220В,50Гц
Потребляемый ток, А, не более 1
Диапазон рабочих температур, °С 5...40
Датчик температуры обратной воды ТС 224-50М ВЗ
Датчик температуры наружного и приточного воздуха ТС 125-50М В2.60
Шаровой кран с электродвигателем AR-230
Габаритные размеры, (ШхВхГ), мм 280x350x200
Масса, кг, не более 5
Степень защиты Ip20

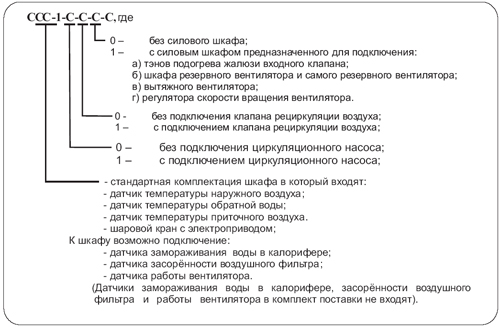

Пример: САУ-1-1-1абг-стандартная комплектация плюс возможность подключения циркуляционного насоса, тэнов подогрева жалюзи входного клапана, шкафа включения резервного вентилятора и резервного вентилятора, с частотным регулятором скорости вращения вентилятора.

Система управления САУ-1 дополнительно, по требованию заказчика, имеет возможность комплектации управлением циркуляционным насосом, а так же комплектацией шкафом включения резервного вентилятора ШВРВ и силовым шкафом ШСПВ, которые позволяют управлять работой основного и резервного вентиляторов приточной камеры.
