Система управления приточной установкой с электроподогревом и ступенчатой регулировкой мощности

Функции

Стандартно система управления обеспечивает:

ручной запуск и выключение приточной установки с ШАУП-Э-ЗСТ;
дистанционный запуск и отключение с внешнего контакта;
работу без нагрева (летний режим);
управление приводом воздушной заслонки (-220 В);
управление и защиту двигателя вентилятора (3 фазы, -380 В);
3-х ступенчатое регулирование мощности электронагревателя;
управление и защиту электронагревателя;
защиту от перегрева электронагревателя;
отключение по сигналу от пожарной сигнализации (по умолчанию - замыкающийся контакт).
Дополнительно возможно:

контроль состояния фильтра с индикацией запыленности лампой на лицевой панели;
работа с автоматическим переключением на резервный вентилятор;
управление работой вытяжного вентилятора;
управление скоростью вентилятора (в т.ч. и вытяжного) как вручную, так и по сигналам от датчика давления или расхода воздуха в характерной точке.
Описание работы системы

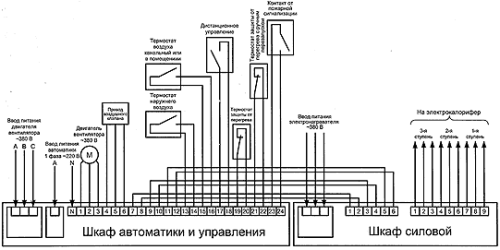

На лицевой панели шкафа ШАУП-Э-ЗСТ расположены:

Переключатель режима включения установки («Вкл»-«Откл»-«Дистанция»), переключатель режима работы нагревателя («Откл»-«Вкл»), индикаторные лампы «Работа» и «Авария».
Включение установки осуществляется переключателем или дистанционным контактом, при его замыкании. При включении открывается воздушная заслонка и включается вентилятор, загорается индикаторная лампа «Работа». Если переключатель режима работы нагревателя в положении «Вкл», то включается 1-я ступень нагрева и работает постоянно. 2-я ступень включается по термостату наружного воздуха. 3-я ступень является регулирующей и включается/выключается по сигналу от канального или комнатного термостата.
В случае срабатывания реле защиты двигателя установка отключается. Повторное включение установки возможно после устранения причины срабатывания защитного реле и его перезапуска.
Защита от перегрева осуществляется по сигналам с предохранительных термостатов, устанавливаемых в электронагревателе. При срабатывании предохранительного термостата с автоматическим перезапуском (70° С) нагреватель отключается, вентилятор продолжает работать и загорается лампа «Авария». После охлаждения нагревателя и перезапуска термостата нагреватель снова включается. При срабатывании термостата с ручным возвратом (120° С) установка сразу полностью отключается. Включение можно производить только после устранения причины срабатывания и ручного перезапуска термостата на нагревателе.
Предусмотрены клеммы для подключения пожарной сигнализации. При получении сигнала (стандартно - замыкание внешнего контакта) от пожарной сигнализации установка отключается и загорается лампа «Авария».
