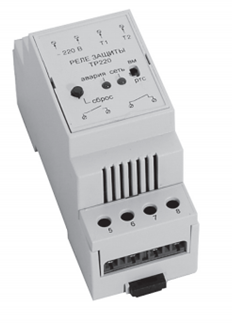

Реле защиты двигателя ТР220

Описание

Реле защиты имеет два режима функционирования:  РАБОТА - при этом  горит только зеленый светодиод СЕТЬ и аварийный, когда загорается красный светодиод АВАРИЯ. Режиму РАБОТА соответствует нормальная температура обмоток двигателя, а при АВАРИИ она повышена. В аварийном режиме реле защиты переходит в состояние ЗАМОК, выйти из которого, после устранения причин перегрева двигателя, можно нажатием кнопки СБРОС или при повторном включении питания.

При помощи переключателя устанавливается тип термоконтактов: вм - двигатель с биметаллическими термоконтактами, ртс - у двигателя позисторные термоконтакты. Реле защиты также реагирует на обрыв термоконтактов двигателя и выходит в режим АВАРИЯ.

Реле обеспечит защиту трехфазного двигателя вентилятора в следующих случаях:

- эксплуатация вентилятора в помещениях с высокой температурой;

- нарушение охлаждения двигателя;

- заклинивания вала двигателя при попадании внутрь вентилятора инородного тела;

- обрыв, замыкание обмоток, перекос фаз питания двигателя

- перегрузка по току двигателей вентилятора при неправильном расчете параметров системы вентиляции (особенно важно для радиальных вентиляторов).
