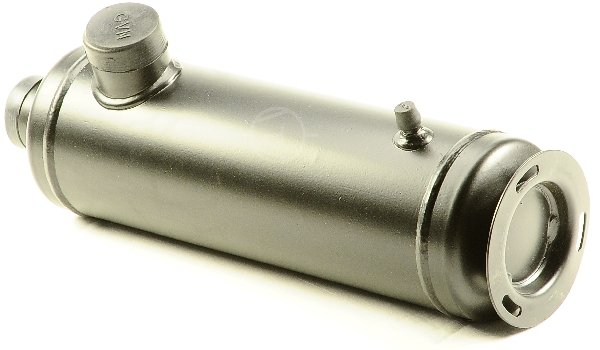

Маслоотделитель BC-OS-H1-54 Becool

Маслоотделитель BC-OS-H 1 5/8" (54 мм) от бренда Becool — это высокоэффективное устройство для сепарации компрессорного масла из потока нагнетаемых хладагентных газов в холодильных системах средней и повышенной мощности. Модель серии «H» (Heavy Duty) отличается усиленной конструкцией корпуса и повышенной пропускной способностью, что делает её идеальным решением для интенсивно эксплуатируемого коммерческого и промышленного оборудования.
Назначение и применение
Маслоотделитель предназначен для установки на линии нагнетания холодильного компрессора. Его основная задача — предотвратить попадание компрессорного масла в теплообменные аппараты (испарители и конденсаторы) и обеспечить его возврат в картер компрессора. Это критически важно для систем с длинными трассами, вертикальными подъемами или сложной конфигурацией трубопроводов. Применяется в:
Промышленных холодильных установках средней мощности
Системах центрального кондиционирования больших зданий
Чиллерах и конденсаторных агрегатах
Мультикомпрессорных стойках супермаркетов
Тепловых насосах промышленного типа
Технические характеристики
Модель: BC-OS-H 1 5/8"
Бренд: Becool
Присоединительный размер: 1 5/8" (54 мм)
Тип: Центробежно-фильтрационный маслоотделитель усиленного типа
Рабочие хладагенты: Совместим с большинством современных хладагентов (R404A, R407C, R410A, R134a, R507, R448A, R449A и др.)
Особенности конструкции
Серия BC-OS-H характеризуется увеличенным объемом корпуса и усиленными внутренними элементами по сравнению со стандартными моделями. Принцип работы основан на комбинации центробежной сепарации и тонкой фильтрации:
Центробежный эффект: При входе в расширенную камеру корпуса скорость потока резко падает, а направление меняется, что заставляет крупные капли масла оседать на стенках под действием центробежной силы.
Фильтрация: Поток проходит через специальный коалесцирующий фильтр, который задерживает мелкодисперсный масляный туман.
Автоматический возврат: Накопленное масло возвращается в компрессор через поплавковый механизм или дроссельное отверстие за счет разницы давлений между линией нагнетания и всасывания.
Усиленный корпус рассчитан на работу при высоких давлениях и температурах, что обеспечивает надежность даже в пиковых нагрузках.
Преимущества
Повышенная пропускная способность благодаря размеру 1 5/8" (54 мм)
Усиленная конструкция серии H для тяжелых условий эксплуатации
Высокая степень сепарации масла (до 95-98%)
Надежная защита компрессора от масляного голодания
Предотвращение снижения КПД теплообменников из-за масляной пленки
Минимальные гидравлические потери давления
Долговечность и устойчивость к коррозии
Снижение частоты технического обслуживания и затрат на масло
Область применения
Крупные супермаркеты и гипермаркеты
Распределительные центры холода и логистические терминалы
Пищевые производства (мясокомбинаты, молочные заводы)
Офисные центры и торговые моллы с мощными системами кондиционирования
Гостиничные комплексы и рестораны
Фармацевтические склады
Спортивные объекты (ледовые арены, бассейны)
Рекомендации по монтажу
Маслоотделитель BC-OS-H должен устанавливаться строго вертикально на горизонтальном участке линии нагнетания, максимально близко к выходному патрубку компрессора. Важно соблюдать направление потока, указанное стрелкой на корпусе.
Для обеспечения безопасности и удобства обслуживания рекомендуется:
Установка запорных вентилей до и после маслоотделителя.
Монтаж обратного клапана после устройства для предотвращения обратной миграции хладагента при остановке компрессора.
Регулярная проверка уровня масла и состояния фильтрующих элементов согласно регламенту производителя.
