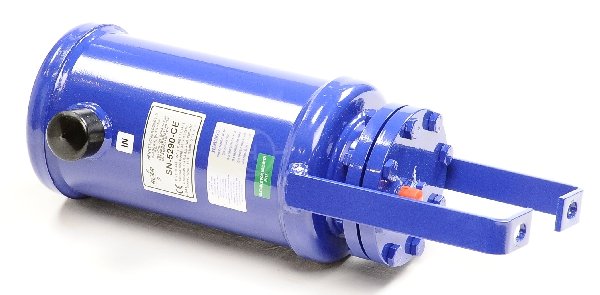

Маслоотделитель SN-5290-CE Henry

Маслоотделитель SN 5290 CE от американского производителя Henry Technologies — это высокоэффективное устройство для сепарации компрессорного масла из потока нагнетаемых хладагентных газов в холодильных системах средней мощности. Модель серии SN отличается оптимизированной конструкцией, обеспечивающей высокую степень очистки при компактных габаритах. Наличие маркировки CE подтверждает соответствие оборудования строгим европейским стандартам безопасности и качества (директива PED), что делает его надежным выбором для современных коммерческих и промышленных установок.
Назначение и применение
Маслоотделитель Henry SN 5290 CE предназначен для установки на линии нагнетания поршневых, спиральных и небольших винтовых компрессоров. Устройство критически важно для предотвращения попадания масла в теплообменные аппараты (испарители и конденсаторы) и обеспечения его стабильного возврата в картер компрессора. Применяется в системах с протяженными трассами, вертикальными подъемами или сложной конфигурацией трубопроводов:
Коммерческие холодильные установки средней мощности
Системы центрального кондиционирования офисных и торговых зданий
Чиллеры и конденсаторные агрегаты среднего класса
Тепловые насосы коммерческого назначения
Мультикомпрессорные стойки супермаркетов
Пищевые производства и склады холода
Технические характеристики
Модель: SN 5290 CE
Производитель: Henry Technologies (США)
Серия: SN Series (CE Marked)
Тип: Центробежно-фильтрационный маслоотделитель
Рабочие хладагенты: Совместим со всеми распространенными хладагентами, включая R404A, R407C, R410A, R134a, R507, R448A, R449A, R1234ze и др.
Максимальное рабочее давление: До 45 бар (стандарт для серии SN/S)
Сертификация: CE (соответствие директиве PED 2014/68/EU)
Особенности конструкции
Маслоотделители серии SN от Henry Technologies сочетают в себе надежность классической серии S с оптимизированными габаритами. Модель SN 5290 CE оснащена двухступенчатой системой сепарации:
Центробежная сепарация: При входе в расширенную камеру корпуса поток газомасляной смеси закручивается, что позволяет под действием центробежной силы отделить крупные капли масла и осадить их на стенках.
Фильтрация тонкой очистки: Поток проходит через высокоплотный коалесцирующий фильтр, который задерживает мелкодисперсный масляный туман, обеспечивая степень очистки до 95-98%.
Скопившееся в нижней части корпуса масло автоматически возвращается в картер компрессора через поплавковый механизм или дроссельное отверстие, используя разницу давлений между линией нагнетания и всасывания. Корпус выполнен из высокопрочной стали с антикоррозийным покрытием, а внутренние элементы устойчивы к воздействию современных синтетических масел (POE, PAG).
Маркировка CE гарантирует соответствие оборудования международным нормам безопасности, что является обязательным требованием для многих объектов в России и странах ЕАЭС.
Преимущества
Высокая степень сепарации масла (до 98%)
Надежность и долговечность бренда Henry Technologies (США)
Сертификат CE для соответствия европейским стандартам безопасности
Защита компрессора от износа и риска масляного голодания
Предотвращение загрязнения теплообменников маслом, сохранение их КПД
Минимальные гидравлические потери давления в системе
Универсальность по типу хладагентов и масел
Снижение эксплуатационных расходов на обслуживание и дозаправку
Компактная конструкция серии SN для экономии места при монтаже
Область применения
Супермаркеты и распределительные центры холода
Пищевые производства (мясокомбинаты, молочные заводы, рыбопереработка)
Офисные центры, торговые моллы и гостиничные комплексы
Фармацевтические склады и лаборатории
Спортивные объекты (ледовые арены, бассейны)
Небольшие промышленные холодильные камеры
Рекомендации по монтажу
Маслоотделитель Henry SN 5290 CE должен устанавливаться строго вертикально на горизонтальном участке линии нагнетания, максимально близко к выходному патрубку компрессора. Необходимо строго соблюдать направление потока хладагента, указанное стрелкой на корпусе.
Для обеспечения безопасности и удобства обслуживания рекомендуется:
Установка запорных вентилей до и после маслоотделителя.
Монтаж обратного клапана после устройства для предотвращения миграции хладагента и масла при остановке компрессора.
Установка манометров для контроля перепада давления на фильтре (сигнал о засорении).
Перед пуском системы необходимо проверить герметичность соединений и отсутствие загрязнений в трубопроводе.
