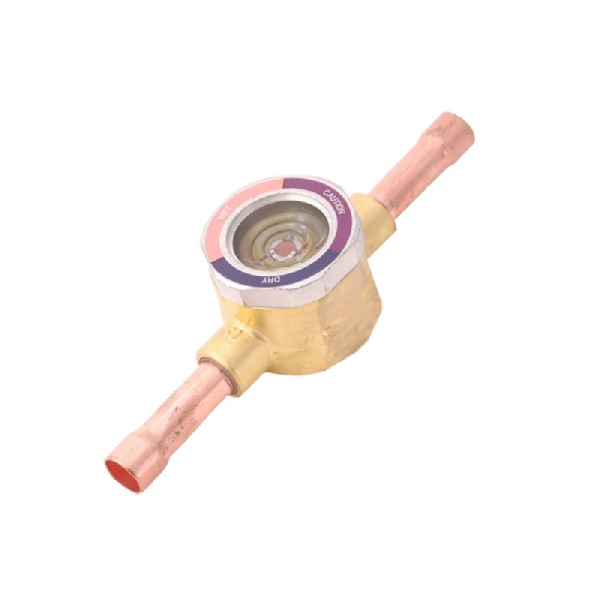

Смотровое стекло AMI-1 TT9 1 1/8", пайка

Смотровое стекло AMI модели TT9 с присоединением под пайку 1 1/8" (28 мм) — это профессиональный индикатор состояния хладагента, разработанный для установки в жидкостные линии промышленных холодильных систем и установок кондиционирования воздуха большой мощности. Оборудование производится под всемирно известным брендом AMI, гарантирующим высочайшую точность измерений, надежность конструкции и долговечность. Устройство позволяет визуально контролировать наличие паров газа в потоке жидкого хладагента и оценивать уровень влажности системы благодаря встроенному цветному гигроскопическому индикатору. Модель выполнена в усиленном латунном корпусе с толстым оптическим стеклом, рассчитанным на экстремальные рабочие давления.
Назначение и применение
Смотровое стекло устанавливается на линии жидкого хладагента строго после фильтра-осушителя и перед регулирующим устройством (ТРВ или электронным расширительным вентилем). Его ключевые функции в системах большой производительности:
Контроль заряда системы: Отсутствие пузырьков газа («пузырения») свидетельствует о достаточном количестве хладагента и эффективной работе конденсатора. Наличие газа указывает на недозаправку, засорение фильтра или проблемы с теплообменом.
Индикация влажности: Встроенный прецизионный цветовой элемент меняет оттенок в зависимости от содержания влаги в хладагенте, своевременно сигнализируя о насыщении фильтра-осушителя и необходимости его замены для защиты компрессора от кислотного пробоя.
Визуальный мониторинг потока: Позволяет сервисному инженеру убедиться в непрерывности и стабильности подачи жидкости к испарителю.
Применяется в:
Промышленных холодильных центрах средней и большой мощности
Системах центрального кондиционирования крупных зданий (небоскребы, ТЦ, аэропорты)
Чиллерах высокой холодопроизводительности
Конденсаторных агрегатах промышленного класса
Тепловых насосах большой мощности
Мультикомпрессорных стойках гипермаркетов и распределительных хабов
Технические характеристики
Модель: TT9
Производитель: AMI (США/Европа)
Присоединительный размер: Под пайку 1 1/8" (28 мм)
Тип индикации: Влажность + наличие газа
Цветовая шкала влажности:
Зеленый: Система сухая (влажность в норме, точка росы ниже критической).
Желтый: Повышенная влажность (требуется немедленная замена фильтра-осушителя).
(Точные оттенки могут варьироваться в зависимости от типа хладагента, всегда сверяйтесь с таблицей на корпусе или в техническом паспорте)
Максимальное рабочее давление: До 45 бар (стандарт для промышленных моделей серии TT)
Рабочая среда: Все современные хладагенты, включая R404A, R407C, R410A, R134a, R507, R448A, R449A, R1234ze, R32 и др.
Материал корпуса: Высокопрочная латунь повышенной чистоты
Материал стекла: Закаленное боросиликатное оптическое стекло повышенной прочности
Особенности конструкции
Смотровое стекло AMI TT9 выполнено из массивного латунного корпуса с фланцами под пайку медных труб большого диаметра. Использование соединения под пайку обеспечивает абсолютную герметичность контура и максимальную устойчивость к вибрациям, что критически важно для промышленных объектов с мощными компрессорами.
Внутри корпуса расположен высокочувствительный гигроскопический диск, реагирующий на минимальные изменения концентрации воды в хладагенте. Увеличенный диаметр оптического стекла серии TT обеспечивает превосходный обзор потока даже в условиях плохой освещенности машинных отделений. Корпус обработан специальным антикоррозийным составом, а внутренние уплотнения изготовлены из материалов, полностью совместимых с современными синтетическими маслами (POE, PAG) и агрессивными хладагентами.
Конструкция TT9 отличается повышенной механической прочностью и стабильностью показаний в течение всего срока службы, соответствуя самым строгим международным стандартам безопасности.
Преимущества
Двойная функция контроля: газ и влажность с высокой точностью
Премиальное качество и надежность бренда AMI
Прочный латунный корпус для систем большого диаметра
Надежное соединение под пайку 1 1/8" для герметичности магистралей
Устойчивость к высоким давлениям (до 45 бар) и гидравлическим ударам
Широкий угол обзора и отличная прозрачность стекла
Совместимость со всеми современными хладагентами и маслами
Долговечность оптического элемента и механическая прочность
Профессиональное решение для ответственных промышленных систем
Область применения
Крупные супермаркеты, гипермаркеты и логистические хабы
Мясокомбинаты, рыбоперерабатывающие и молочные заводы федерального уровня
Офисные небоскребы, бизнес-центры и торговые моллы
Фармацевтические склады и лаборатории с жесткими требованиями к микроклимату
Дата-центры с системами прецизионного охлаждения
Спортивные комплексы (ледовые дворцы, аквапарки)
Объекты нефтегазовой и химической промышленности
Рекомендации по монтажу
Смотровое стекло AMI TT9 должно устанавливаться строго на горизонтальном участке жидкостной линии. Важно соблюдать следующие правила:
Установка должна производиться после фильтра-осушителя, чтобы индикатор показывал реальную влажность очищенного хладагента.
При пайке необходимо тщательно охлаждать корпус влажной тканью или использовать теплоотводящие пасты, чтобы избежать перегрева гигроскопического элемента и уплотнений, что может привести к их необратимому повреждению и ложным показаниям.
Направление потока должно соответствовать стрелке на корпусе (если имеется).
Обеспечьте хорошее освещение места установки для четкого считывания цветовых показаний индикатора.
Регулярно проводите визуальный осмотр: если индикатор меняет цвет на желтый, немедленно замените фильтр-осушитель и проверьте систему на наличие утечек воздуха или влаги.
