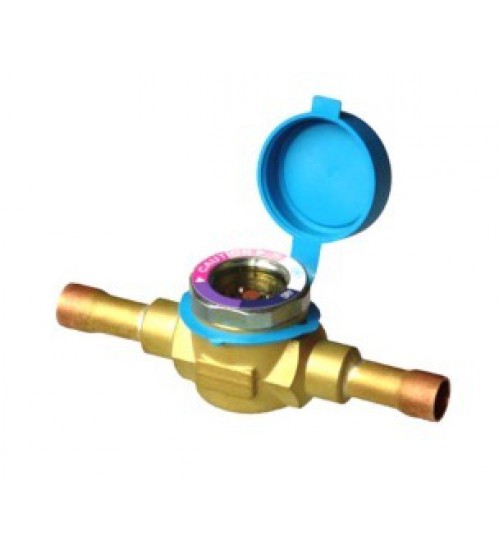

Стекло смотровое AMI-1 SS7, 7/8", пайка

Смотровое стекло AMI модели SS7 с присоединением под пайку 7/8" (22 мм) — это высокоточный индикатор состояния хладагента, предназначенный для установки в жидкостные линии промышленных и коммерческих холодильных систем. Оборудование производится под брендом AMI, известным своим качеством и надежностью в сфере компонентов для холода. Устройство позволяет визуально контролировать наличие газа в потоке жидкого хладагента и оценивать уровень влажности системы благодаря встроенному цветному гигроскопическому индикатору. Модель выполнена в прочном латунном корпусе с усиленным оптическим стеклом, рассчитанным на высокие рабочие давления.
Назначение и применение
Смотровое стекло устанавливается на линии жидкого хладагента после конденсатора и фильтра-осушителя, но перед регулирующим устройством (ТРВ или электронным расширительным вентилем). Его ключевые функции:
Контроль заряда системы: Отсутствие пузырьков газа свидетельствует о достаточном количестве хладагента и правильной работе конденсатора. Наличие «пузырения» указывает на недозаправку или проблемы с теплообменом.
Индикация влажности: Встроенный цветовой элемент меняет оттенок в зависимости от содержания влаги в хладагенте, сигнализируя о насыщении фильтра-осушителя и необходимости его замены.
Визуальный мониторинг потока: Позволяет оператору убедиться в непрерывности подачи жидкости к испарителю.
Применяется в:
Промышленных холодильных установках средней и большой мощности
Системах центрального кондиционирования зданий
Чиллерах воздушного и водяного охлаждения
Конденсаторных агрегатах
Тепловых насосах промышленного класса
Мультикомпрессорных стойках супермаркетов
Технические характеристики
Модель: SS7
Производитель: AMI
Присоединительный размер: Под пайку 7/8" (22 мм)
Тип индикации: Влажность + наличие газа
Цветовая шкала влажности:
Зеленый: Система сухая (влажность в норме, точка росы ниже допустимой).
Желтый: Повышенная влажность (требуется замена фильтра-осушителя).
(Цвета могут варьироваться в зависимости от типа хладагента и партии, всегда сверяйтесь с таблицей на корпусе или в паспорте)
Максимальное рабочее давление: До 45 бар (стандарт для промышленных моделей AMI)
Рабочая среда: Хладагенты R404A, R407C, R410A, R134a, R507, R448A, R449A, R1234ze и др.
Материал корпуса: Высокопрочная латунь
Материал стекла: Закаленное оптическое стекло повышенной прочности
Особенности конструкции
Смотровое стекло AMI SS7 выполнено из цельного латунного корпуса с фланцами под пайку меди. Использование соединения под пайку обеспечивает максимальную герметичность контура и устойчивость к вибрациям, что критически важно для промышленных объектов.
Внутри корпуса расположен прецизионный гигроскопический диск, реагирующий на малейшие изменения концентрации воды в хладагенте. Широкое оптическое стекло обеспечивает отличный обзор потока даже при слабом освещении машинного отделения. Корпус обработан антикоррозийным составом, а внутренние уплотнения изготовлены из материалов, устойчивых к современным синтетическим маслам (POE, PAG).
Конструкция SS7 отличается повышенной надежностью по сравнению с бюджетными аналогами, обеспечивая стабильные показания в течение всего срока службы.
Преимущества
Двойная функция контроля: газ и влажность
Высокая точность и чувствительность индикатора влажности
Прочный латунный корпус премиального бренда AMI
Надежное соединение под пайку 7/8" для герметичности контура
Устойчивость к высоким давлениям (до 45 бар) и гидравлическим ударам
Широкий угол обзора для удобного мониторинга
Совместимость со всеми современными хладагентами и маслами
Долговечность оптического стекла и механическая прочность
Профессиональное качество для ответственных промышленных систем
Область применения
Супермаркеты, гипермаркеты и распределительные центры холода
Пищевые производства (мясокомбинаты, молочные заводы, рыбопереработка)
Офисные центры, торговые моллы и гостиничные комплексы
Фармацевтические склады и лаборатории
Дата-центры с системами прецизионного охлаждения
Спортивные объекты (ледовые арены, бассейны)
Логистические терминалы
Рекомендации по монтажу
Смотровое стекло AMI SS7 должно устанавливаться строго на горизонтальном участке жидкостной линии. Важно соблюдать следующие правила:
Установка должна производиться после фильтра-осушителя, чтобы индикатор показывал реальную влажность очищенного хладагента.
При пайке необходимо тщательно охлаждать корпус влажной тканью или использовать теплоотводящие пасты, чтобы избежать перегрева гигроскопического элемента и уплотнений, что может привести к их необратимому повреждению.
Направление потока должно соответствовать стрелке на корпусе (если имеется).
Обеспечьте хорошее освещение места установки для четкого считывания цветовых показаний индикатора.
Регулярно проводите визуальный осмотр: если индикатор меняет цвет на желтый, немедленно замените фильтр-осушитель и проверьте систему на наличие утечек воздуха или влаги.
