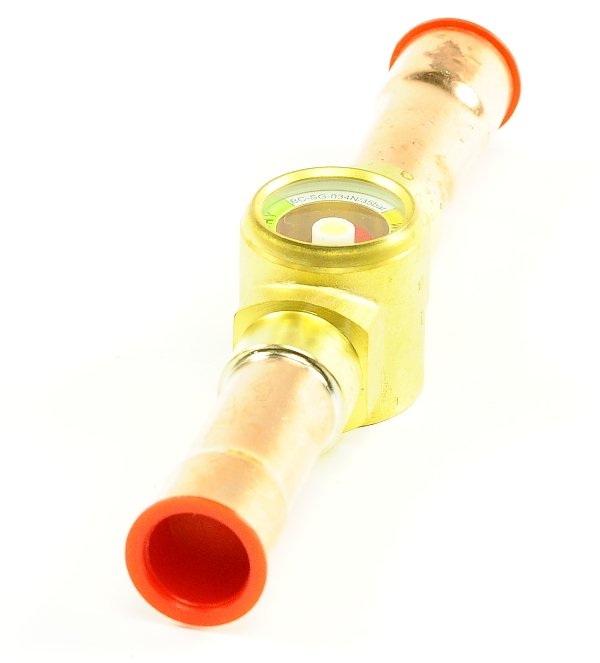

Стекло смотровое BC-SG-034N

Смотровое стекло BC-SG 034N от бренда Becool — это компактный и надежный индикатор состояния хладагента, предназначенный для установки в жидкостную линию холодильных систем малой и средней мощности. Устройство позволяет визуально контролировать наличие пузырьков газа в потоке жидкого хладагента, а также оценивать уровень его влажности благодаря встроенному цветному индикатору. Модель серии «N» отличается прочным латунным корпусом и высококачественным оптическим стеклом, устойчивым к высоким давлениям и агрессивным средам.
Назначение и применение
Смотровое стекло устанавливается на линии жидкого хладагента после конденсатора и фильтра-осушителя, но перед терморегулирующим вентилем (ТРВ). Его основные функции:
Контроль заряда системы: Наличие пузырьков газа указывает на недостаток хладагента или проблемы в работе конденсатора.
Индикация влажности: Встроенный гигроскопический элемент меняет цвет в зависимости от уровня влаги в системе, сигнализируя о необходимости замены фильтра-осушителя.
Визуальный контроль потока: Позволяет убедиться в непрерывности подачи жидкости к испарителю.
Применяется в:
Коммерческих холодильных установках (витрины, шкафы, камеры)
Системах кондиционирования воздуха (сплит-системы, чиллеры)
Тепловых насосах
Небольших промышленных холодильных машинах
Технические характеристики
Модель: BC-SG 034N
Бренд: Becool
Присоединительный размер: 3/8" (Sae) или под пайку Ø10 мм (уточняется по модификации, стандартно для 034)
Тип индикации: Влажность (цветовой индикатор) + наличие газа
Цветовая шкала влажности:
Зеленый: Система сухая (влажность в норме).
Желтый: Повышенная влажность (требуется замена фильтра-осушителя).
(Цвета могут варьироваться в зависимости от партии, всегда сверяйтесь с инструкцией на корпусе)
Максимальное рабочее давление: До 30-35 бар
Рабочая среда: Хладагенты R404A, R407C, R410A, R134a, R507, R448A, R449A и др.
Материал корпуса: Латунь
Материал стекла: Высокопрочное закаленное оптическое стекло
Особенности конструкции
Смотровое стекло BC-SG 034N выполнено из цельного латунного корпуса с прозрачной вставкой из толстого закаленного стекла, способного выдерживать высокие давления и гидравлические удары. Внутри корпуса расположен сменный или несъемный гигроскопический диск, который реагирует на содержание воды в хладагенте.
Широкий угол обзора обеспечивает удобство контроля даже при ограниченном доступе к оборудованию. Корпус имеет гладкую поверхность, устойчивую к коррозии, и герметичные соединения, предотвращающие утечки хладагента. Компактные габариты позволяют устанавливать стекло в стесненных условиях технических шкафов или машинных отделений.
Преимущества
Двойная функция: контроль газа и влажности
Высокая точность индикации уровня влаги
Прочный латунный корпус от проверенного производителя Becool
Устойчивость к высоким давлениям и вибрациям
Широкий угол обзора для удобного мониторинга
Совместимость со всеми современными хладагентами и синтетическими маслами (POE, PAG)
Долговечность и надежность оптического стекла
Простота монтажа и обслуживания
Доступная стоимость
Область применения
Супермаркеты и магазины у дома
Рестораны и предприятия общественного питания
Офисные здания с системами кондиционирования
Небольшие производственные холодильные камеры
Медицинские холодильные установки
Гостиничные комплексы
Рекомендации по монтажу
Смотровое стекло BC-SG 034N должно устанавливаться строго на горизонтальном участке жидкостной линии. Важно соблюдать следующие правила:
Установка должна производиться после фильтра-осушителя, чтобы индикатор показывал реальную влажность очищенного хладагента.
Необходимо обеспечить хорошее освещение места установки для четкого считывания показаний индикатора.
При пайке рекомендуется охлаждать корпус влажной тканью, чтобы не повредить гигроскопический элемент и уплотнения высокой температурой.
Направление потока должно соответствовать стрелке на корпусе (если имеется).
Регулярно проводите визуальный осмотр: если индикатор меняет цвет на желтый, немедленно замените фильтр-осушитель и проверьте систему на наличие утечек воздуха или влаги.
