Клапан обратный для крышного вентилятора

Клапан обратный для крышного вентилятора модификации КЛ (лепестковый) представляет собой стальной цилиндр с отверстиями под крепление болтами. Количество отверстий может изменяться от 3 до 13. Оно зависит от входного диаметра клапана. Клапан обратный крепится к вентилятору до его установки. Клапан обратный КЛ выпускается 18 типоразмеров в зависимости от модификаций крышного вентилятора.

Внутри клапана расположены специальные металлические лепестки. При включенном вентиляторе лепестки клапана поддерживаются в открытом состоянии под действием воздушного потока. После отключения вентилятора лепестки возвращаются в исходное положение и закрывают сечение клапана. Таким образом, они предотвращают попадание атмосферных осадков внутрь вентилятора. Минимальный динамический напор, при котором работает клапан обратный КЛ, составляет 30-40 Па.

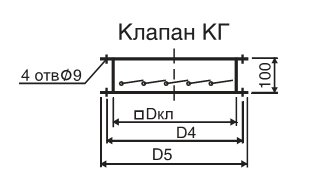

Клапан обратный для крышного вентилятора модификации КГ (гравитационный) изготавливается в виде стального цилиндра с четырьмя отверстиями под болтовые соединения. В зависимости от модели вентилятора, к которому он крепится, клапан обратный КГ выпускается 6 типоразмеров. Клапан обратный КГ имеет фиксированную высоту – 100 мм. Он предназначен для вентиляторов крышных с меньшим диаметром входного отверстия.

Клапан обратный для крышного вентилятора предназначен для эксплуатации в условиях умеренного климата 1, 2, 3 и 4 категории размещения по ГОСТ 15150-69.

Соответствие клапана обратного вентиляторам дымоудаления определенных размеров приводится во вспомогательных таблицах.
