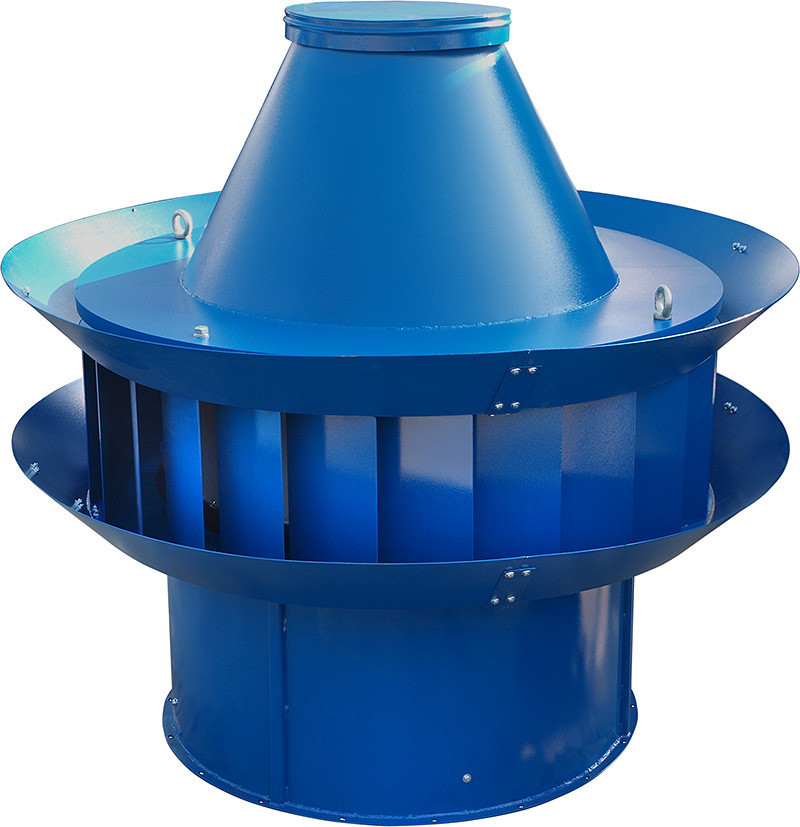

Крышный вентилятор дымоудаления ВКР ДУ

35 915 руб.
Купить
Вентилятор дымоудаления ВКР ДУ относится к радиальным вентиляторам низкого давления и одностороннего всасывания. Он является составной частью системы вытяжной вентиляции производственных, административных и жилых зданий, не относящихся к категориям А и Б по НТБ 105-95 ГПС МВД РФ.

Крышный вентилятор дымоудаления ВКР ДУ создан специально для защиты помещений от пожаров. Он применяется в случае возникновения возгорания для удаления дымовоздушных смесей, температура которых способна достигать 600°C. Причем вентилятор ВКР ДУ перемещает потоки воздуха с температурой до 400°C в течение 120 минут, а с температурой до 600°C – в течение 60 минут.
  • Подробное описание
  • Применение
  • Установка (монтаж)
  • Характеристики
Крышный вентилятор дымоудаления ВКР ДУ сконструирован по специальным аэродинамическим схемам. Он способен выдерживать высокие температуры.

Крышный вентилятор ВКР ДУ изготовлен из углеродистой стали, покрытой высокопрочными полимерами. Рабочее колесо с загнутыми назад лопатками насажено на вал асинхронного двигателя серии АИР, которым оно и приводится в движение. За счет этого вентилятор легко переносит перегрузки по расходу дыма. Вокруг корпуса располагается дефлектор, который защищает его от попадания осадков в вентиляционный канал.

Конструктивная особенность вентилятора дымоудаления ВКР ДУ уменьшает тепловой поток к валу электродвигателя до необходимого уровня. Степень защиты корпуса электродвигателя от попадания механических частиц и проникновения влаги – IP 54.

В зависимости от типоразмера вентилятора дымоудаления крышного ВКР ДУ он приводится в действие электродвигателями с потребляемой мощностью от 2,2 до 22 кВт.

Вентилятор дымоудаления ВКР ДУ способен работать в диапазоне давлений от 0 до 1850 Па.
Содержание липких и взрывчатых веществ, а также волокнистых материалов в составе дымовоздушных смесей недопустимо. Концентрация пыли и твердых примесей не должна превышать 100 мг/м³. Агрессивность перемещаемой среды по отношению к углеродистым сталям, из которых изготовлены составные части вентилятора, не должна превышать агрессивности воздуха.

Крышный вентилятор дымоудаления ВКР ДУ функционирует в условиях умеренного климата 1-й категории размещения по ГОСТ 15150-69.
Крышные вентиляторы серии ВКР ДУ устанавливаются на кровле здания на монтажные стаканы типа СМ ДУ.

Вентилятор дымоудаления ВКР ДУ монтируется на крыше здания на высоте 2 метров. При установке вентилятора ниже этого уровня, необходимо предусмотреть покрытие кровли огнезащитными материалами.
Конструктивная схема крышного вентилятора дымоудаления ВКР ДУ

Крышный вентилятор дымоудаления ВКР ДУ
1 - электродвигатель; 2 - кожух; 3 - рабочее колесо; 4 - основание; 5 - конфузор

Габаритные и присоединительные размеры вентилятора дымоудаления ВКР ДУ
Модель D, мм D1, мм D2, мм H, мм H1, мм
ВКР-6,3 834 772 640 977 320
ВКР-8,0 1061 980 816 1223 408
ВКР-10,0 1326 1226 1020 1529 510
ВКР-12,5 1658 1532 1275 1912 638
