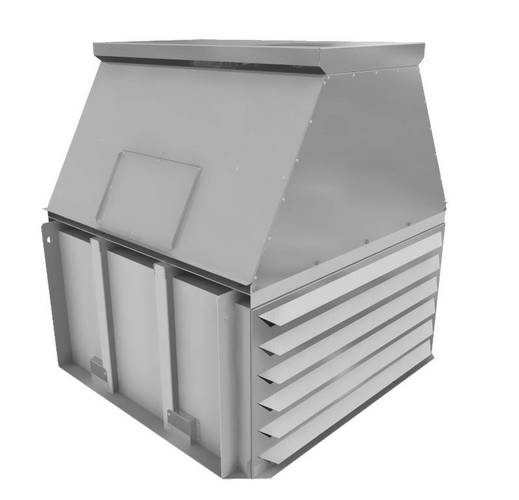

Крышный вентилятор дымоудаления ВКРН ДУ
35 309 руб.
Купить
Вентиляторы крышные ВКРН ДУ предназначены для удаления высокотемпературных дымовоздушных смесей из помещений производственного, административного, сельскохозяйственного и жилого назначения в случае возникновения пожара.
Вентиляторы могут перемещать газовоздушные смеси при температуре 400°С и 600°С в течение 120 минут. При этом одновременно из помещений отводится и избыточное тепло, что позволяет формировать условия для борьбы с пожаром.
Основное эксплуатационное преимущество вентилятора ВКРН ДУ – экономичность. Загнутые назад лопатки на рабочем колесе дают экономию электроэнергии более 20%. К особенностям вентилятора ВКРН ДУ относится возможность комплектования двухскоростным асинхронным двигателем.
Вентиляторы могут перемещать газовоздушные смеси при температуре 400°С и 600°С в течение 120 минут. При этом одновременно из помещений отводится и избыточное тепло, что позволяет формировать условия для борьбы с пожаром.
Основное эксплуатационное преимущество вентилятора ВКРН ДУ – экономичность. Загнутые назад лопатки на рабочем колесе дают экономию электроэнергии более 20%. К особенностям вентилятора ВКРН ДУ относится возможность комплектования двухскоростным асинхронным двигателем.
- Подробное описание
- Применение
- Установка (монтаж)
- Характеристики
Вентиляторы ВКРН ДУ состоят из радиального рабочего колеса с загнутыми назад лопатками, которое насажено на вал трехфазного асинхронного электродвигателя АИР. Специальное конструкторское решение гарантирует надежное охлаждение электродвигателя и защиту его от перегрева.
Вентиляторы комплектуются рабочими колесами от 315 до 1400 мм.
Рабочее колесо с электродвигателем помещено в сварной корпус. Сварной корпус вентилятора ВКРН ДУ покрыт порошковой краской. Для защиты рабочей зоны от атмосферных осадков и механических повреждений, у вентилятора ВКРН ДУ предусмотрен внешний кожух, изготовленный из оцинкованной стали.
Вентилятор ВКРН ДУ производится в двух исполнениях кожуха: «П» и «Д». В последнем варианте кожух снабжен заслонкой противодождевой ЗПД.
При запуске рабочего колеса газовоздушная смесь, попадающая в пространство между лопатками, движется в радиальном направлении – от центра к периферии. Далее под действием центробежной силы она направляется в нагнетательные отверстия. Конструктивные особенности вентилятора ВКРН ДУ предполагают двусторонний выпуск удаляемого дыма.
Вентиляторы ВКРН ДУ обеспечивают производительность от 2300 до 130000 м³/час.
Вентиляторы ВКРН ДУ могут поставляться во взрывозащищенном исполнении. Взрывозащищенные вентиляторы сертифицированы. Их документация дополнена разрешением Федеральной службы по экологическому, технологическому и атомному надзору.

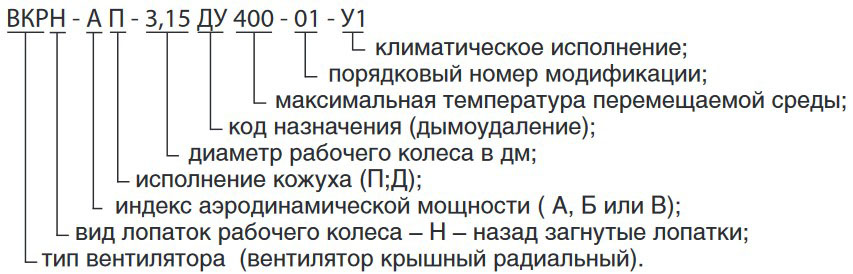

Вентиляторы обозначаются по приведенному ниже ключу

Вентиляторы комплектуются рабочими колесами от 315 до 1400 мм.
Рабочее колесо с электродвигателем помещено в сварной корпус. Сварной корпус вентилятора ВКРН ДУ покрыт порошковой краской. Для защиты рабочей зоны от атмосферных осадков и механических повреждений, у вентилятора ВКРН ДУ предусмотрен внешний кожух, изготовленный из оцинкованной стали.
Вентилятор ВКРН ДУ производится в двух исполнениях кожуха: «П» и «Д». В последнем варианте кожух снабжен заслонкой противодождевой ЗПД.
При запуске рабочего колеса газовоздушная смесь, попадающая в пространство между лопатками, движется в радиальном направлении – от центра к периферии. Далее под действием центробежной силы она направляется в нагнетательные отверстия. Конструктивные особенности вентилятора ВКРН ДУ предполагают двусторонний выпуск удаляемого дыма.
Вентиляторы ВКРН ДУ обеспечивают производительность от 2300 до 130000 м³/час.
Вентиляторы ВКРН ДУ могут поставляться во взрывозащищенном исполнении. Взрывозащищенные вентиляторы сертифицированы. Их документация дополнена разрешением Федеральной службы по экологическому, технологическому и атомному надзору.
Вентиляторы обозначаются по приведенному ниже ключу

Перемещаемая газовоздушная смесь не должна содержать липкие и волокнистые вещества, агрессивные газы, токопроводящую пыль и пары, разрушающие металл.
Вентиляторы ВКРН ДУ могут применяться в системе вытяжной общеобменной вентиляции при пониженной, не менее чем на четверть от указанной в технических характеристиках, частоте вращения.
Вентиляторы дымоудаления ВКРН ДУ могут эксплуатироваться в условиях умеренного (У) климата 1-й категории размещения по ГОСТ 15150-69. Они способны функционировать при температуре окружающей среды от - 40°С до + 45°С По желанию заказчика возможна поставка изделий, изготовленных в климатических исполнениях У2, Т2 и Т3
Вентиляторы ВКРН ДУ могут применяться в системе вытяжной общеобменной вентиляции при пониженной, не менее чем на четверть от указанной в технических характеристиках, частоте вращения.
Вентиляторы дымоудаления ВКРН ДУ могут эксплуатироваться в условиях умеренного (У) климата 1-й категории размещения по ГОСТ 15150-69. Они способны функционировать при температуре окружающей среды от - 40°С до + 45°С По желанию заказчика возможна поставка изделий, изготовленных в климатических исполнениях У2, Т2 и Т3
Как следует из названия, крышные вентиляторы монтируются на кровле зданий.
Конструкция модели позволяет плотно устанавливать сразу несколько вентиляторов на кровле. Комплектующие для вентилятора ВКРН ДУ – стакан монтажный СК, клапан обратный, поддон, заслонка противодождевая, крепежные элементы.
Конструкция модели позволяет плотно устанавливать сразу несколько вентиляторов на кровле. Комплектующие для вентилятора ВКРН ДУ – стакан монтажный СК, клапан обратный, поддон, заслонка противодождевая, крепежные элементы.
Конструктивная схема крышного вентилятора дымоудаления ВКРН ДУ (исполнение П)
Конструктивная схема крышного вентилятора дымоудаления ВКРН ДУ (исполнение Д)
Технические характеристики вентилятора дымоудаления крышного ВКРН-А-ДУ
Аэродинамические характеристики вентилятора дымоудаления крышного ВКРН-Б-ДУ
№ | Тип вентилятора | Размеры, мм | Масса, кг | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | D | D2 | D4 | H | h | d | n | n1 | |||
1 | ВКРН-А/Б 3,15-ДУ-4 | 470 | 470 | 315 | 470 | 345 | 477/509 | 100 | 7 | 4 | 4 | 30,6/33,1 |
2 | ВКРН-А/Б 3,55-ДУ-4 | 560 | 560 | 355 | 585 | 385 | 570/610 | 100 | 7 | 4 | 4 | 40/43 |
3 | ВКРН-А/Б 4-ДУ-4 | 560 | 560 | 400 | 585 | 430 | 565/605 | 130 | 7 | 4 | 4 | 58,7/60,7 |
4 | ВКРН-А/Б 4,5-ДУ-4 | 650 | 650 | 450 | 665 | 480 | 630/675 | 130 | 7 | 8 | 5 | 71/80 |
5 | ВКРН-А/Б 5-ДУ-4 | 755 | 755 | 500 | 772 | 530 | 670/720 | 130 | 7 | 8 | 5 | 113/130 |
6 | ВКРН-А/Б 5,6-ДУ-4 | 755 | 755 | 560 | 772 | 590 | 800/855 | 200 | 10 | 8 | 6 | 141/153 |
7 | ВКРН-А/Б 6,3-ДУ-6 | 780 | 755 | 630 | 772 | 660 | 813/910 | 200 | 10 | 8 | 6 | 143/167 |
8 | ВКРН-А/Б 6,3-ДУ-4 | 780 | 755 | 630 | 772 | 660 | 813/910 | 200 | 10 | 8 | 6 | 171/206 |
9 | ВКРН-А/Б 7,1-ДУ-6 | 870 | 820 | 710 | 772 | 660 | 1090/1160 | 200 | 10 | 8 | 6 | 211/222 |
10 | ВКРН-А/Б/В 7,1-ДУ-4 | 870 | 820 | 710 | 772 | 660 | 1090/1160/1090 | 200 | 10 | 8 | 6 | 249/304/234 |
11 | ВКРН-А 8-ДУ-8 | 1080 | 1080 | 800 | 1072 | 830 | 1160 | 240 | 10 | 8 | 6 | 281 |
12 | ВКРН-А/Б 8-ДУ-6 | 1080 | 1080 | 800 | 1072 | 830 | 1160/1240 | 240 | 10 | 8 | 6 | 305/341 |
13 | ВКРН-А/Б/В 8-ДУ-4 | 1080 | 1080 | 800 | 1072 | 830 | 1160/1240/1160 | 240 | 10 | 8 | 6 | 382/413/335 |
14 | ВКРН-А/Б 9-ДУ-8 | 1095 | 1080 | 900 | 1072 | 940 | 1200/1290 | 270 | 10 | 8 | 8 | 330/362 |
15 | ВКРН-А/Б 9-ДУ-6 | 1095 | 1080 | 900 | 1072 | 940 | 1200/1290 | 270 | 10 | 8 | 8 | 383/400 |
16 | ВКРН-А 9-ДУ-4 | 1095 | 1080 | 900 | 1072 | 940 | 1200 | 270 | 10 | 8 | 8 | 455 |
17 | ВКРН-А/Б 10-ДУ-8 | 1290 | 1250 | 1000 | 1272 | 1040 | 1425/1525 | 300 | 10 | 8 | 8 | 419/559 |
18 | ВКРН-А/Б 10-ДУ-6 | 1290 | 1250 | 1000 | 1272 | 1040 | 1425/1525 | 300 | 10 | 8 | 8 | 445/610 |
19 | ВКРН-А/Б 11,2-ДУ-8 | 1350 | 1290 | 1120 | 1272 | 1165 | 1460/1702 | 340 | 12 | 8 | 9 | 582/652 |
20 | ВКРН-А/Б/В 11,2-ДУ-6 | 1350 | 1290 | 1120 | 1272 | 1165 | 1460/1702/1460 | 340 | 12 | 8 | 9 | 737/782/649 |
21 | ВКРН-А/Б 12,5-ДУ-12 | 1530 | 1485 | 1250 | 1522 | 1295 | 1537/1665 | 380 | 12 | 8 | 9 | 667/811 |
22 | ВКРН-А/Б 12,5-ДУ-8 | 1530 | 1485 | 1250 | 1522 | 1295 | 1537/1665 | 380 | 12 | 8 | 9 | 782/911 |
23 | ВКРН-А/В 12,5-ДУ-6 | 1530 | 1485 | 1250 | 1522 | 1295 | 1537 | 380 | 12 | 8 | 9 | 1041/859 |
24 | ВКРН-А/Б 14-ДУ-12 | 1680 | 1680 | 1400 | 1522 | 1295 | 1785/1925 | 430 | 12 | 8 | 9 | 1001/1051 |
25 | ВКРН-А/Б 14-ДУ-8 | 1680 | 1680 | 1400 | 1522 | 1295 | 1785/1925 | 430 | 12 | 8 | 9 | 1189/1391 |
2 300 – 44 000 м³/час | 2 300 - 116 000 м³/час |
![]() |
![]() |
2 500 – 50 000 м³/час | 2 500 - 130 000 м³/час |
![]() |
![]() |
Технические характеристики вентилятора дымоудаления крышного ВКРН-Б-ДУ
Аэродинамические характеристики вентилятора дымоудаления крышного ВКРН-В-ДУ
25 000 - 85 000 м³/час
Технические характеристики вентилятора дымоудаления крышного ВКРН-В-ДУ
