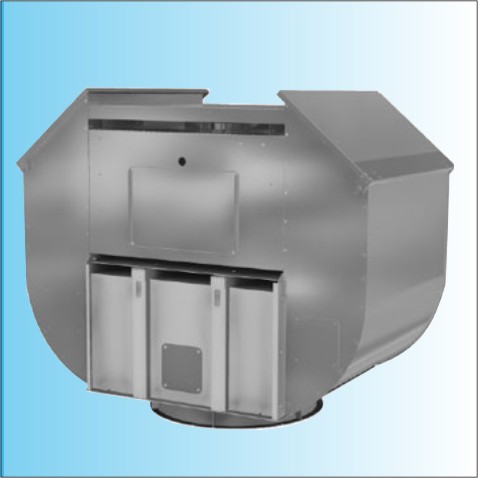

Крышный вентилятор дымоудаления ВКРН-Ф ДУ

Оформить заказ
Вентилятор дымоудаления факельный ВКРН-Ф ДУ предназначен для работы в аварийных системах вытяжной вентиляции. Он применяется для удаления дыма из помещений, где произошло возгорание. Вентилятор монтируется на крыше здания, и в случае пожара выбрасывает газовоздушную смесь вертикально вверх – «факельный выброс». Такой принцип вертикального удаления дыма позволяет успешно бороться с пожаром в условиях сильного ветра.

В случае пожара вентилятор ВКРН-Ф ДУ может функционировать в течение 120 минут при температуре дымовоздушной смеси 400 и 600 Со. При этом перемещаемая смесь не должна содержать легковоспламеняющиеся вещества, а также волокнистые и липкие субстанции.

Эксплуатация вентилятора ВКРН-Ф ДУ возможна в условиях умеренного (У) климата 1-й категории размещения по ГОСТ 15150-69. Также допускается функционирование вентилятора в сейсмоопасных зонах.

Вентилятор ВКРН-Ф ДУ изготавливается из термостойких углеродистых сталей. На сварной станине, покрытой порошковой краской расположено рабочее колесо с назад загнутыми лопатками. Конструкция вентилятора предполагает наличие 6 (z=6), 9 (z=9) или 12 (z=12) лопаток рабочего колеса.

Колесо приводится в действие трехфазным асинхронным двигателем АИР. Каждому типу вентилятора соответствует свой тип электродвигателя с четко определенной мощностью. Для вентилятора ВКРН-Ф ДУ характерен низкий уровень энергопотребления. При этом отличительной особенностью факельных вентиляторов является высокая производительность. Они способны удалять от 2 300 до 125 000 м3/ч газовоздушной смеси.

К преимуществам вентилятора относится наличие колпака из оцинкованной стали. Это обеспечивает полную защиту вентилятора от атмосферных осадков так, что обратный клапан уже не требуется.

Вентилятор ВКРН-Ф ДУ изготавливается в двух вариантах: обычном и взрывозащищенном исполнении. Взрывозащищенный вентилятор отличается установкой электродвигателя с видом защиты «взрывонепроницаемая оболочка». Такие электродвигатели оснащены устройством защиты от перегрузки по току.

Для вентилятора ВКРН–Ф ДУ характерна максимальная приземистость и компактность конструкции. Такая конструкция дает возможность плотно разместить на кровле несколько вентиляторов. К дополнительным преимуществам вентилятора относится комплектация двускоростными асинхронными двигателями. Дополнительно вентиляторы ВКРН–Ф ДУ укомплектовываются стаканом монтажным СК, обратным клапаном, поддоном и крепежными деталями.

Конструктивная схема крышного вентилятора дымоудаления ВКРН-Ф ДУ

Конструктивная схема крышного вентилятора ВКРН-Ф ДУ

Габаритные и присоединительные размеры вентилятора ВКРН-Ф ДУ

Основные габаритные и присоединительные размеры вентиляторов ВКРН-Ф ДУ в зависимости от типоразмерного ряда

Аэродинамические характеристики вентилятора дымоудаления ВКРН-АФ-ДУ

2300 – 105000 м3/час

Аэродинамические характеристики вентилятора дымоудаления ВКРН-АФ-ДУ

Технические характеристики вентилятора ВКРН-АФ-ДУ

Технические характеристики вентилятора дымоудаления ВКРН-АФ-ДУ

Аэродинамические характеристики вентилятора дымоудаления ВКРН-БФ-ДУ

2600 - 125000 м3/час

Аэродинамические характеристики вентилятора дымоудаления ВКРН-БФ-ДУ

Технические характеристики вентилятора дымоудаления ВКРН-БФ-ДУ

Технические характеристики вентилятора дымоудаления ВКРН-БФ-ДУ

Аэродинамические характеристики вентилятора дымоудаления ВКРН-ВФ-ДУ

18000 - 68000 м3/час

Аэродинамические характеристики вентилятора дымоудаления ВКРН-ВФ-ДУ

Технические характеристики вентилятора дымоудаления ВКРН-ВФ-ДУ

Технические характеристики вентилятора дымоудаления ВКРН-ВФ-ДУ
