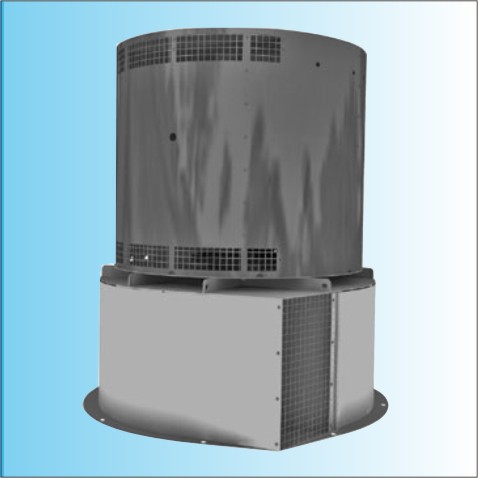

Крышный вентилятор дымоудаления ВКРВ ДУ

42 484 руб.
Купить
Крышный вентилятор дымоудаления ВКРВ ДУ с выбросом вверх применяется в системах дымоудаления для вывода возникающих при пожаре дымовоздушных смесей высокой температуры, а также для отведения тепла за пределы очага возгорания. Вентилятор используется в стационарных системах вытяжной вентиляции помещений административно-культурного, производственного, общественного и жилого назначения.

Вентиляторы ВКРВ ДУ обеспечивают расход воздуха от 2000 до 47000 м³/час.

Вентилятор ВКРВ ДУ обладает высоким пределом огнестойкости и способен функционировать на протяжении 120 минут при температуре газовоздушной среды 400-600°С.
  • Подробное описание
  • Применение
  • Установка (монтаж)
  • Характеристики
Характерной особенностью вентилятора ВКРВ ДУ является рабочее колесо с загнутыми вперед лопатками. Вентиляторы могут комплектоваться рабочими колесами из жаростойкой стали диаметром от 250 до 800 мм. Также в состав вентилятора входят сварная станина, покрытая порошковой краской, корпус и колпак из оцинкованной стали.

Рабочее колесо приводится в движение от общепромышленного трехфазного асинхронного двигателя типа АИР. Двигатели могут быть поставлены как в обычном, так и во взрывозащищенном исполнении. Газовоздушная смесь через входное отверстие всасывается внутрь и за счет центробежной силы и специальной формы лопаток направляется к выходному отверстию. Особенностью вентилятора ВКРВ ДУ является двусторонний выпуск удаляемого дыма.

Удаляемая среда не должна быть агрессивной к материалам, из которых изготовлен вентилятор, а также к материалам электропроводки. Она не должна содержать взрывоопасных газов, паров и пыли, а также липких веществ и твердых примесей в концентрации более 100 мг/м³.

Конструктивным преимуществом вентилятора ВКРВ ДУ с загнутыми вперед лопатками, является меньший диаметр рабочего колеса, а значит и более низкая частота вращения. Такая конструкция создает меньше шума.

Вентилятор ВКРВ ДУ уникален также тем, что обладает возможностью достигать высокого давления при компактной конструкции.
Вентилятор ВКРВ ДУ должен эксплуатироваться на открытом воздухе при температуре от -40°С до +45°С в условиях умеренного (У) климата первой категории по ГОСТ 15150-69.

Допускается применение вентилятора ВКРВ ДУ в системах общеобменной вентиляции при понижении частоты вращения с помощью использования частотного преобразователя не менее чем на 25% указанной в каталоге величины.
Вентилятор устанавливается на крышах зданий и сооружений.

Уникальность конструкции дает возможность устанавливать несколько вентиляторов на крыше в ряд.

Комплектующие для вентилятора: стакан монтажный СК, клапан обратный, поддон, крепежные детали.
Конструктивная схема крышного вентилятора дымоудаления ВКРВ ДУ

Конструктивная схема крышного вентилятора дымоудаления ВКРВ ДУ

Габаритные и присоединительные размеры вентилятора дымоудаления ВКРВ ДУ

Габаритные и присоединительные размеры крышного вентилятора дымоудаления ВКРВ ДУ

Аэродинамические характеристики вентилятора дымоудаления ВКРВ ДУ

5 500 – 17 500 м³/час

Аэродинамические характеристики вентилятора дымоудаления ВКРВ ДУ

Технические характеристики крышного вентилятора дымоудаления ВКРВ ДУ

Технические характеристики вентилятора дымоудаления ВКРВ ДУ

** На оси ординат отсутствуют шкалы давления, соответствующие температуре удаляемого дыма 400 и 600 oС, в связи с тем, что расчётные значения этой температуры могут сильно отличаться от вышеупомянутых. Для пересчёта давления удаляемого дыма на расчётную температуру необходимо давление умножить на коэффициент К=293/(273+Т), где Т – значение t удаляемого дыма в С°.

Аэродинамические характеристики крышного вентилятора дымоудаления ВКРВ ДУ

5500 - 17500 м3/час

Аэродинамические характеристики вентилятора дымоудаления ВКРВ ДУ

Технические характеристики крышного вентилятора дымоудаления ВКРВ ДУ

Технические характеристики крышного вентилятора дымоудаления ВКРВ ДУ
