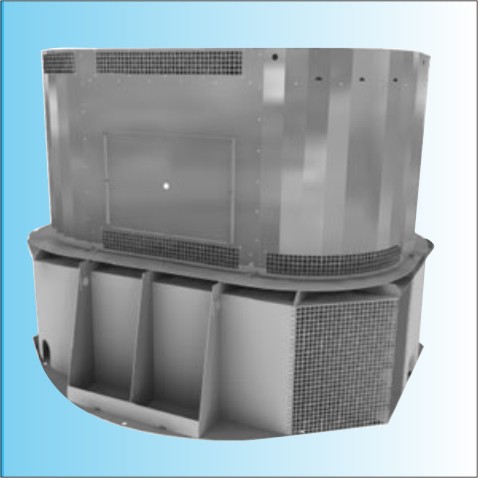

Крышный вентилятор дымоудаления ВКРВ2x ДУ

Оформить заказ
Вентиляторы дымоудаления сдвоенные ВКРВ2х ДУ принудительно удаляют дымовоздушные смеси во время пожара за пределы помещений. Они предназначены для работы в составе системы вытяжной вентиляции и устанавливаются на кровле торгово-развлекательных центров, офисных и жилых зданий. Перемещаемая смесь не должна содержать липких и взрывоопасных элементов, а также примесей твердых частиц в концентрации более 100 мг/м3.

Компактная конструкция позволяет монтировать в ряд несколько экземпляров вентиляторов ВКРВ2х ДУ. Сдвоенная система удаления дыма обеспечивает максимальную производительность почти сразу же после ее включения.

Вентиляторы ВКРВ2х ДУ прошли сертификацию во Всероссийском научно-исследовательскои институте противопожарной обороны МЧС России на соответствие противопожарной безопасности. На испытательных стендах вентиляторы отводили газовоздушную смесь, нагретую до 400°С и 600°С в течение 120 минут.

Вентиляторы ВКРВ2х ДУ функционируют при температуре от -40°С до +45°С в условиях умеренного климата (У) первой категории по ГОСТ 15150-69.

Вентиляторы ВКРВ2х ДУ являются модифицированной версией вентилятора ВКРВ. Основное конструктивное отличие вентилятора ВКРВ2х ДУ заключается в исполнении рабочих колес из жаростойкой стали с вперед загнутыми лопатками, сварная станина, покрытая порошковой краской и колпак из оцинкованной стали.

Особенностью крышного вентиляторы дымоудаления ВКРВ2х ДУ является параллельная установка двух спаренных вентиляторов. Такая конструкция позволяет достигать высокого давления и повышенной производительности при сохранении компактных размеров конструкции. Сдвоенный вентилятор обеспечивает высокую производительность работы вентилятора до 90 000 м3/час.

В вентиляторах устанавливают трехфазные асинхронные электродвигатели типа АИР, обеспечивающие вращение рабочего колеса и продвижение удаляемой дымовоздушной смеси к выходу с двух сторон. Для регулирования частоты вращения вала двигателя возможно использовать преобразователь частоты.

Вентилятор ВКРВ2х ДУ может поставляться как в обычном, так и во взрывозащищенном исполнении..

Конструкция защищена свидетельством РФ на полезную модель.

Конструктивная схема крышного вентилятора дымоудаления ВКРВ2х ДУ

Конструктивная схема крышного вентилятора дымоудаления ВКРВ2х ДУ

Габаритные и присоединительные размеры вентилятора дымоудаления ВКРВ2х ДУ

Основные габаритные и присоединительные размеры вентиляторов дымоудаления

Аэродинамические характеристики крышного вентилятора дымоудаления ВКРВ2х ДУ

10000 – 90000 м3/час

Аэродинамические характеристики крышного вентилятора дымоудаления ВКРВ2х ДУ

Технические характеристики крышного вентилятора дымоудаления ВКРВ2х ДУ

Технические характеристики крышного вентилятора дымоудаления ВКРВ2х ДУ

** На оси ординат отсутствуют шкалы давления, соответствующие температуре удаляемого дыма 400 и 600 °С , в связи с тем, что расчётные значения этой температуры могут сильно отличаться от вышеупомянутых. Для пересчёта давления удаляемого дыма на расчётную температуру необходимо давление умножить на коэффициент К=293/(273+Т), где Т – значение t удаляемого дыма в °С .
