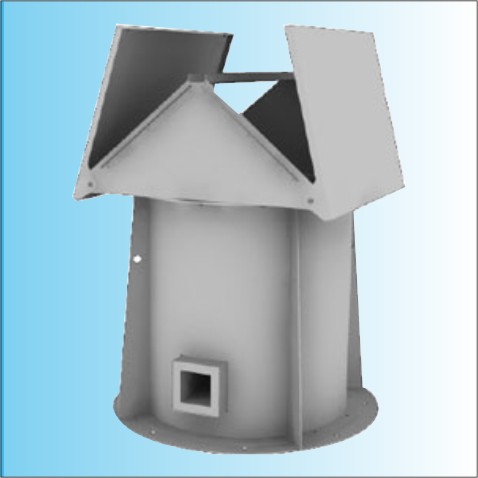

Крышный вентилятор дымоудаления ВО-21-210К ДУ

Оформить заказ
Вентиляторы дымоудаления крышные ВО-21-210К ДУ устанавливаются на крышах зданий промышленного и гражданского назначения. Вентиляторы используются в условиях возникновения очагов возгорания внутри помещений. Вентиляторы крышные ВО-21-210К ДУ способны удалять дым из помещений с массовым скоплением людей и из коридоров, которые являются основными путями эвакуации в случае возникновения пожара.

Вентиляторы дымоудаления ВО-21-210К ДУ обладают компактной формой. Это позволяет экономно использовать полезную площадь на кровле здания и устанавливать несколько единиц вентиляторов вплотную друг к другу.

Крышные вентиляторы дымоудаления ВО-21-210К ДУ эксплуатируются в условиях умеренного (У) и тропического (Т) климата второй и третьей категории размещения по ГОСТ 15 150-69. Вентиляторы могут перемещать газовоздушные смеси при температуре 400°С в течение 120 минут и 600°С в течение 60 минут. Газовоздушная смесь не должна содержать взрывчатых веществ, липких и волокнистых материалов, а также частиц, приводящих к коррозии материалов проточной части вентилятора.

Особенностью крышного вентилятора дымоудаления ВО-21-210К ДУ является осевое рабочее колесо. В зависимости от типоразмера, вентилятор ВО-21-210К ДУ укомплектован рабочим колесом диаметра от 400 до 1600 мм. Рабочее колесо выполнено из жаропрочных материалов и может иметь 4, 6 или 8 лопастей.

Рабочее колесо помещено в металлический корпус, покрытый порошковой краской. Входная часть вентилятора дымоудаления ВО-21-210К ДУ выполнена в виде шахты. Ее конструкция предотвращает попадание атмосферных осадков внутрь помещения и в сам вентилятор. На выходе из вентилятора расположен встроенный обратный клапан.

Вентилятор дымоудаления крышный ВО-21-210К ДУ приводится в действие от промышленного трехфазного асинхронного двигателя серии АИР, на ось которого насажено рабочее колесо. Электродвигатели АИР отличаются относительной простотой конструкции и надежностью в эксплуатации.

Попадая в вентилятор, воздух перемещается вдоль оси, вокруг которой вращаются лопасти вентилятора.

Вентилятор дымоудаления ВО-21-210К ДУ отличают простота конструкции, высокая производительность и низкое давление. Они способны перемещать 3600 – 120000 м3/час газовоздушной смеси.

Конструкция крышного вентилятора дымоудаления ВО-21-210К ДУ защищена свидетельством РФ на полезную модель.

Крышные вентиляторы дымоудаления ВО-21-210К ДУ могут эксплуатироваться в режиме общеобменной вентиляции кроме вентиляторов ВО-21-210КА-8ДУ-4/12,5ДУ-6 и ВО-21-210КБ-5ДУ-4/8ДУ-4/12,5ДУ-8/12,5ДУ-6. В случае использования всех типов вентиляторов в режиме общеобменной вентиляции, частота вращения должна быть уменьшена не менее чем на 25% от значения, указанного в каталоге. Для этого следует применять частотный преобразователь. Вентиляторы дымоудаления ВО-21-210К ДУ и противодымные клапаны приводятся в действие по сигналу системы пожарной сигнализации. Они функционируют в автоматическом режиме. При давлении газовоздушной смеси до 500 ПА вентиляторы крышные ВО-21-210К ДУ могут заменять крышные радиальные вентиляторы. Монтаж крышных вентиляторов дымоудаления ВО-21-210К ДУ осуществляется на специально установленные монтажные стаканы. Для монтажа вентилятора ВО-21-210К ДУ также необходимы обратный клапан и поддон, указанные во вспомогательной таблице, таблица 3.

Конструктивная схема крышного вентилятора дымоудаления ВО-21-210К ДУ

Конструктивная схема крышного вентилятора дымоудаления ВО-21-210К ДУ

Габаритные и присоединительные размеры вентилятора ВО-21-210К ДУ

Габаритные и присоединительные размеры вентилятора дымоудаления крышного ВО-21-210К ДУ

Аэродинамические характеристики вентилятора дымоудаления ВО-21-210К ДУ

3600 – 120000 м3/час

Аэродинамические характеристики вентилятора дымоудаления ВО-21-210К ДУ

Технические характеристики крышного вентилятора дымоудаления ВО-21-210К ДУ

Технические характеристики вентилятора дымоудаления ВО-21-210К ДУ

** На оси ординат отсутствуют шкалы давления, соответствующие температуре удаляемого дыма 400 и 600 °С, в связи с тем, что расчётные значения этой температуры могут сильно отличаться от вышеупомянутых. Для пересчёта давления удаляемого дыма на расчётную температуру необходимо давление умножить на коэффициент К=293/(273+Т), где Т – значение t удаляемого дыма в °С.
