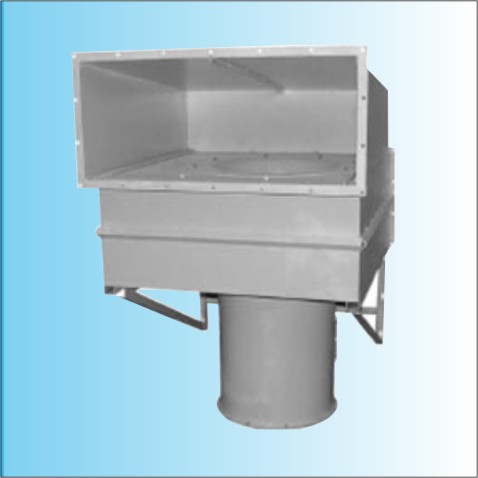

Пристенный вентилятор дымоудаления ВРП ДУ
Оформить заказДопускается применение пристенного вентилятора дымоудаления ВРП ДУ в режиме общеобменной вентиляции, исключая вентиляторы типа ВРП-А/Б–7,1 ДУ и 8 ДУ–4.
Использование всех вентиляторов ВРП ДУ в режиме общеобменной вентиляции необходимо при пониженной частоте вращения менее чем на 25% относительно указанной в каталоге. В таких случаях, следует применять частотный преобразователь.
Пристенные вентиляторы дымоудаления ВРП ДУ производятся как в обычном, так и во взрывозащищенном исполнении, поэтому их можно устанавливать на зданиях нефтехимической промышленности.
Пристенные вентиляторы дымоудаления ВРП ДУ могут работать как с сетью воздуховодов, так и без нее. Их огнестойкость составляет 120 минут при температуре удаляемой газовоздушной смеси до 400oC и 60 минут при температуре воздуха до 600oC.
Описание
Пристенные вентиляторы дымоудаления ВРП ДУ состоят из корпуса с рабочим колесом, термоизолирующего кожуха с трехфазным асинхронным электродвигателем типа АИР и входного патрубка. Все части пристенного вентилятора выполнены из термостойких материалов, корпусные узлы покрыты порошковой краской.
Асинхронный электродвигатель приводит в действие рабочее колесо с назад загнутыми лопатками. Горячий воздух, поступая во входной патрубок, под действием центробежной силы перемещается при помощи лопаток и выталкивается наружу. Рабочие колеса вентилятора ВРП ДУ отличаются высокой аэродинамической нагруженностью.
Пристенные вентиляторы дымоудаления ВРП ДУ отличает низкое энергопотребление и уровень шума при работе. Производительность вентиляторов составляет от 2300 до 41000 м3/час.
Пристенные вентиляторы дымоудаления ВРП ДУ могут быть установлены различным способом в зависимости от положения входного патрубка.
Пристенные вентиляторы дымоудаления ВРП ДУ поставляются в трех исполнениях: 01 – входной патрубок с термоизолирующим кожухом (расположение входного патрубка относительно выходного может быть Н - напротив, Пр – справа, Лв – слева); 02 – только термоизолирующий кожух; 03 – только входной патрубок. По желанию заказчика, возможно, изготовить вентилятор ВРП ДУ для крепления на полу. Пристенные вентиляторы дымоудаления ВРП ДУ могут быть укомплектованы защитным козырьком, обратным клапаном, кронштейнами для крепления к стене и частотным преобразователем. Вспомогательные таблицы, таблица 6. Пристенные вентиляторы дымоудаления ВРП ДУ функционируют в условиях умеренного (У) и тропического (Т) климата второй и третьей категории размещения по ГОСТ 15150-69.
Конструктивная схема пристенного вентилятора дымоудаления ВРП ДУ
Габаритные и присоединительные размеры вентилятора дымоудаления ВРП ДУ
Примечание. Массы приведены для исполнения 01 (без учета комплектующих)
![]() |
![]() |
Рис.1 - Входной и выходной патрубки | Рис.2 - Патрубок входа охлаждающего воздуха |
Габаритные и присоединительные размеры пристенного вентилятора ВРП ДУ
Примеры размещения вентилятора дымоудаления пристенного ВРП ДУ
![]() |
![]() |
![]() |
Основной состав: 1 - Корпус 2 - Термоизолированный кожух 3 - Входной патрубок Дополнительные комплектующие: 4 - Кронштейны 5 - Приставка 6 - Козырек-клапан |
Аэродинамические характеристики пристенного вентилятора ВРП-А-ДУ
2300 – 41000 м3/час
Технические характеристики пристенного вентилятора дымоудаления ВРП-А-ДУ
Аэродинамические характеристики вентилятора дымоудаления ВРП-В-ДУ
2300 - 41000 м3/час
Технические характеристики пристенного вентилятора дымоудаления ВРП-В-ДУ
