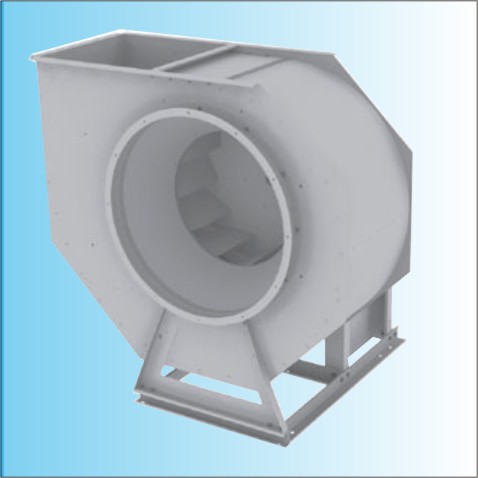

Радиальный вентилятор дымоудаления ВР-80-70 ДУ

Оформить заказ
Вентилятор радиальный дымоудаления ВР-80-70 ДУ является эффективным оборудованием в системе вытяжной вентиляции. Он успешно справляется с удалением дыма и горячего воздуха из помещений с очагом возгорания. В течение работы вентилятора ВР-80-70 ДУ зона пожара локализуется, создаются условия по борьбе с пожаром и по спасению людей и техники.

Вентилятор дымоудаления ВР-80-70 ДУ может перемещать воздух по воздуховодам на значительные расстояния и создавать давление до 12кПа. Он функционирует вне помещений со скоплением людей. Вентилятор ВР–80–70 ДУ устанавливают на крышах административных, производственных и жилых зданий. Исключение составляют здания категорий А и Б по НТБ 1005-95 ГПС МВД РФ.

В перемещаемой вентилятором дымоудаления ВР–80–70 ДУ среде, исключено содержание взрывчатых веществ, токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Запыленность среды не должна превышать 100 мг/м³.

По принципу действия вентилятор радиальный дымоудаления ВР-80-70 ДУ относится к вентиляторам низкого давления одностороннего всасывания.

В вентиляторе ВР–80-70 ДУ установлено рабочее колесо с назад загнутыми лопатками. За счет такой конфигурации лопаток до 80% эффективности вентилятора достигается при сохранении низкого уровня шума.

Рабочее колесо помещено в спиральный поворотный корпус и насажено на ось трехфазного асинхронного двигателя типа АИР. На рабочем колесе расположено 12 лопаток. Оно может вращаться по часовой стрелке, тогда вентилятор называется – правого вращения. Если рабочее колесо вращается против часовой стрелки, вентилятор называется – левого вращения.

Рабочее колесо с лопатками изготовлено из углеродистой стали. Это позволяет вентилятору ВР–80-70 ДУ выдерживать эксплуатацию на протяжении двух часов при удалении газовоздушных масс температурой от 400 до 600 градусов Цельсия.

Когда рабочее колесо вентилятора вращается, то воздух попадает в канал между его лопатками и движется в радиальном направлении от центра к периферии колеса. Затем он сжимается и под воздействием центробежной силы отбрасывается в спиральный кожух. Далее горячий воздух направляется в выходное отверстие.

В зависимости от мощности электродвигателя и конструктивных размеров вентилятора, он может выносить из помещения от 600 до 65000 кубометров газовоздушной смеси в час.

Вентилятор ВР–80–70 ДУ функционирует в условиях умеренного (У) и тропического климата 2-й и 3-ей категории размещения по ГОСТ 15150-69. Если двигатель во время работы будет защищен от действия прямых солнечных лучей и атмосферных осадков, то вентиляторы можно использовать и в умеренном климате, приравненном к 1-й категории. Вентилятор радиальный ВР–80–70 ДУ укомплектован виброизолятором пружинным ДО. Среднее значение виброскорости внешних источников в местах установки вентилятора ВР–80–70 ДУ не должно превышать 2 мм/с.

Габаритные и присоединительные размеры вентилятора радиального ВР-80-70 ДУ

Габаритные и присоединительные размеры вентилятора ВР-80-70 ДУ

Аэродинамические характеристики радиального вентилятора ВР-80-70 ДУ

600 – 65000 м3/час

Аэродинамические характеристики вентилятора радиального ВР-80-70 ДУ

Аэродинамические характеристики вентилятора дымоудаления ВР-80-70 ДУ

600 - 65000 м3/час

Аэродинамические характеристики радиального вентилятора дымоудаления ВР-80-70 ДУ

Технические характеристики радиального вентилятора дымоудаления ВР-80-70 ДУ

Технические характеристики вентилятора дымоудаления радиального ВР-80-70 ДУ
