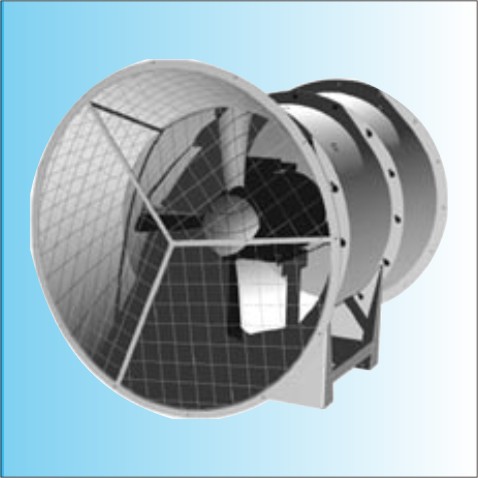

Вентилятор подпора воздуха УВОП КД

47 100 руб.
Купить
Вентилятор подпора воздуха УВОП КД используется во время пожара для подачи свежего воздуха, поэтому его устанавливают в приточных системах дымоудаления. Это создает повышенное давление в шахтах лифтов и на лестничных клетках и не дает дыму проникать в помещения.

В зависимости от типоразмера вентилятора, он способен функционировать с производительностью от 3000 до 126000 м³/час.
  • Подробное описание
  • Применение
  • Установка (монтаж)
  • Характеристики
Вентилятор подпора воздуха УВОП КД состоит из корпуса, рабочего колеса, насаженного на ось асинхронного электродвигателя типа АИР, конфузора на входе и диффузора на выходе. Рабочее колесо снабжено шестью листовыми лопатками. Они устанавливаются под углом 30° или 35°.

Конфузор представляет собой фасонную часть на входе воздушного потока в вентилятор подпора воздуха УВОП КД. Она служит для плавного перехода большого сечения в меньшее. На этом участке динамическое давление воздуха возрастает, а статическое уменьшается.

Диффузор стоит на выходе воздуха из вентилятора подпора воздуха УВОП КД. Он является переходной зоной между малым и большим диаметром. Здесь происходит замедление воздушного потока. При этом динамическое давление уменьшается, а статическое возрастает. Наличие конфузора и диффузора позволяет снизить нагрузки на вентилятор во время его работы и уменьшить потери давления в напорной магистрали.

Вентилятор подпора воздуха УВОП КД приводится в действие от включения электродвигателя. Он способен функционировать во всем диапазоне производительности без ограничения по мощности. Механическая энергия от вращаемого электродвигателем рабочего колеса передается к воздушной среде. В результате создается поток и повышается давление среды.

Все детали вентилятора подпора воздуха УВОП КД изготовлены из углеродистой стали, выдерживающей нагрузки, возникающие при высоких температурах.

Безопасная работоспособность вентилятора подпора воздуха УВОП КД при высокой температуре перемещаемой среды обеспечивается специальными конструктивными мерами, которые позволяют создать надлежащий уровень защиты электродвигателя от теплового потока.
Вентиляторы предназначены для эксплуатации в условиях умеренного (У), тропического (Т), и умеренно-холодного (УХЛ) климата 2-й категории размещения по ГОСТ 15150. При обеспечении защиты вентилятора от прямого солнечного излучения и атмосферных осадков допускается эксплуатация по 1-й категории размещения.

Вентилятор подпора воздуха УВОП КД может применяться и в системах общеобменной вентиляции для работы как с короткой сетью воздуховодов, так и без нее.

Вентиляторы подпора воздуха УВОП КД эксплуатируются при температуре окружающей среды от -40°C до +45°C. Перемещаемая среда не должна содержать волокнистых и липких частиц, паров, пыли и агрессивных веществ, наносящих повреждения углеродистой стали.
Вентиляторы подпора воздуха УВОП КД должны эксплуатироваться в соответствии с требованиями, изложенными в паспорте. Для них необходимо периодически проводить профилактические и планово-предупредительные ремонты. Особое внимание следует уделять степени износа рабочего колеса и лопаток, креплению рабочего колеса на валу, состоянию заземления электродвигателя.

Вентилятор подпора воздуха УВОП КД имеет два типа крепления: фланцевое (F) и на стойке (S). Вентилятор может поставляться в нескольких видах комплектаций:

- базовая;
- с конфузором;
- с диффузором;
- с конфузором и диффузором.
При необходимости вентилятор может быть укомплектован шумоглушителем.
Габаритные и присоединительные размеры вентилятора подпора воздуха УВОП КД

Габаритные и присоединительные размеры вентилятора подпора воздуха УВОП КД

Аэродинамические характеристики вентилятора подпора воздуха УВОП КД

Аэродинамические характеристики вентилятора подпора воздуха УВОП КД

Аэродинамические характеристики вентилятора подпора воздуха УВОП КД

Технические характеристики вентилятора подпора воздуха УВОП КД

Технические характеристики вентилятора подпора воздуха УВОП КД

Аэродинамические характеристики вентилятора подпора воздуха УВОП КД

Аэродинамические характеристики вентилятора подпора воздуха УВОП КД

СВОДНАЯ ДИАГРАММА
РАБОЧИХ ОБЛАСТЕЙ
Аэродинамические характеристики вентилятора подпора воздуха УВОП КД

Технические характеристики вентилятора подпора воздуха УВОП КД

Технические характеристики вентилятора подпора воздуха УВОП КД
