Вентиляционные алюминиевые решетки ВР-И

Оформить заказ
Инерционные вентиляционные решетки используются в зданиях с плохим или отработанным воздухом, который необходимо удалять. Участвуют в вытяжной системе. При высасывании воздуха решетки поднимаются давая свободно проходить воздушному потоку через образовавшееся отверстие. Как только вытяжка прекращается, то под действием силы тяжести решетки опускаются.

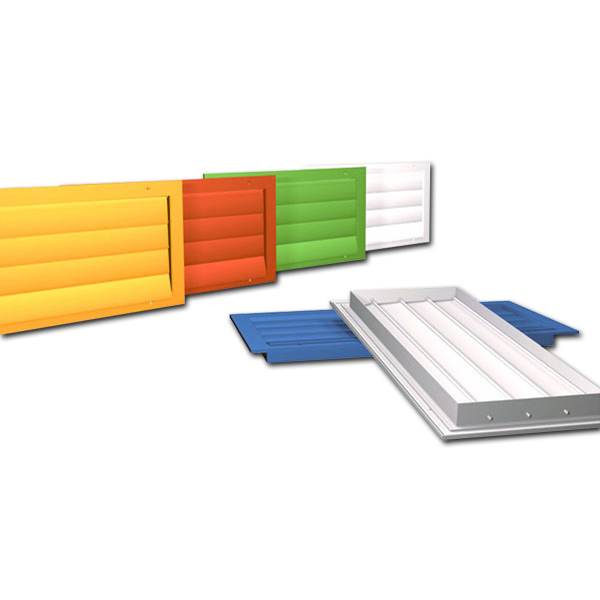

Решетки представляют собой алюминиевый профиль, на который закреплены подвижные жалюзи. Принцип действия последних основан на силе тяжести. С лицевой стороны есть отверстия для крепления на винтах, но также предусмотрен вариант с защелками. Однако не рекомендуется использовать их для решеток больших 600х600 мм.

На выбор может быть предоставлена дополнительная комплектация адаптером для установки решеток на прямоугольных и круглых воздуховодах. Вариации окраски и возможность изготовить решетку по Вашему индивидуальному заказу с размерным шагом 1 мм. При изменении стандартных размеров могут ухудшаться аэродинамические качества изделий.

Условное обозначение вентиляционной решетки при заказе (все размеры в мм):

ВР-И

A х

B

(1)

RALXXXX

Тип решетки
Размер строительного проема по горизонтали
Размер строительного проема по вертикали
Крепление на защелках
Цвет покрытия

ПРИМЕР:

1) ВР-И 300х150 RAL9010 - инерционная вентиляционная решетка в строительный проем размерами 300 мм по горизонтали и 150 мм по вертикали, цвет решетки по каталогу RAL9010.
2) ВР-И 300х150 (Z) - то же, но с креплением на защелках, цвет решетки по каталогу RAL9016 (стандартный цвет в заказе не указывается).

Таблица 1. Стандартные типоразмеры и теоретическая масса (m) решеток ВР-И

Таблица 1 (открывается в новом окне)

Примечания:

1. Индекс «Z» означает, что решетка будет комплектоваться защелками для скрытого крепления и без монтажных отверстий на лицевой стороне рамки решетки. Отсутствие индекса «Z» означает, что по умолчанию изделие будет с монтажными отверстиями для винтового крепления.

Посадочные размеры и сечение профиля




Монтаж и присоединение решеток ВР-И
