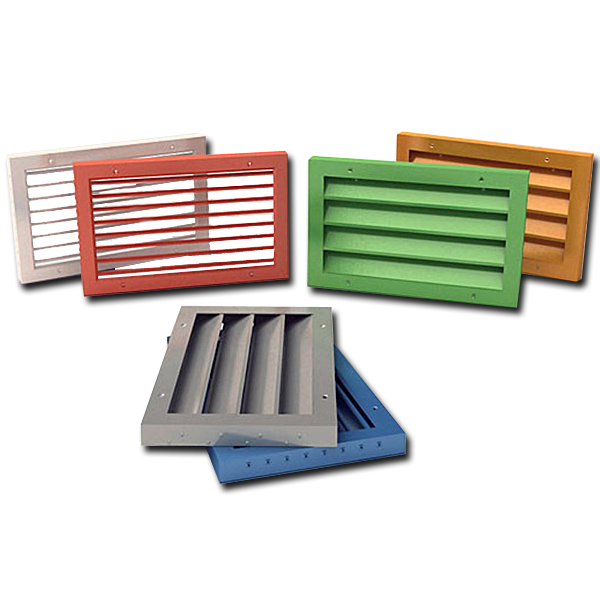

Вентиляционные алюминиевые решетки ВР-НН, ВР-НК

Оформить заказ
Вентиляционные решетки такого типа применяются в зданиях любого назначения. Конструктивная особенность обуславливает использование таких решеток в местах, где возможна установка без углубления внутрь отверстия. Крепятся они непосредственно на стену.

Вентиляционные решетки такого типа применяются в зданиях любого назначения. Конструктивная особенность обуславливает использование таких решеток в местах, где возможна установка без углубления внутрь отверстия. Крепятся они непосредственно на стену.

Конструкция имеет различные типовые размеры от 200х200 до 1000х1000 мм. Однако в пределах этих размеров Вы можете заказать уникальные, которые будут изготовлены специально по Вашим габаритам с шагом для решеток 1 мм. Срок службы наружных вентиляционных решеток ВР-НК (НН) не менее 10 лет. Коэффициент свободного сечения решетки ВР-НК Кс.с.= 0,67

Условное обозначение вентиляционной решетки при заказе (все размеры габаритные, в мм):


ВР-X

A

B

RALXXXX

Тип решетки (НН или НК)



Габаритный размер по горизонтали



Габаритный размер по вертикали



Цвет покрытия



ПРИМЕР:

1) ВР-НН 400×250 RAL9010 — накладная вентиляционная решетка с Z-образными жалюзи с габаритными размерами 400 мм по горизонтали и 250 мм по вертикали, цвет решетки по каталогу — RAL9010.

2) ВР-НК 400×400 — накладная вентиляционная решетка с жалюзи в виде трубок и с габаритными размерами 400×400 мм, цвет решетки по каталогу - RAL9016 (стандартный цвет в заказе не указывается).

Таблица 1 (открывается в новом окне) - стандартные типоразмеры, площадь свободного2сечения (Fc.с) и теоретическая масса (m) решеток ВР-HH

Таблица 2 (открывается в новом окне) - стандартные типоразмеры, площадь свободного2сечения (Fc.с) и теоретическая масса (m) решеток ВР-HK


Посадочные размеры и сечение профиля решеток







Монтаж и крепление решеток




Диаграмма (открывается в новом окне) - Зависимость падения давления от площади свободного сечения решетки ВР-НH, расхода воздуха.
