Вентиляционные алюминиевые решетки ВР-ПК
Оформить заказВР-ПК представляет собой алюминиевую рамку, выполненную в квадратной форме. Жалюзи присоединяются к основу под углом в 30 градусов, что дает не только повышенную эффективность распределения воздушной массы под потолком, но и сохраняет эстетичность потолка благодаря меньшей «просматриваемости» решетки.

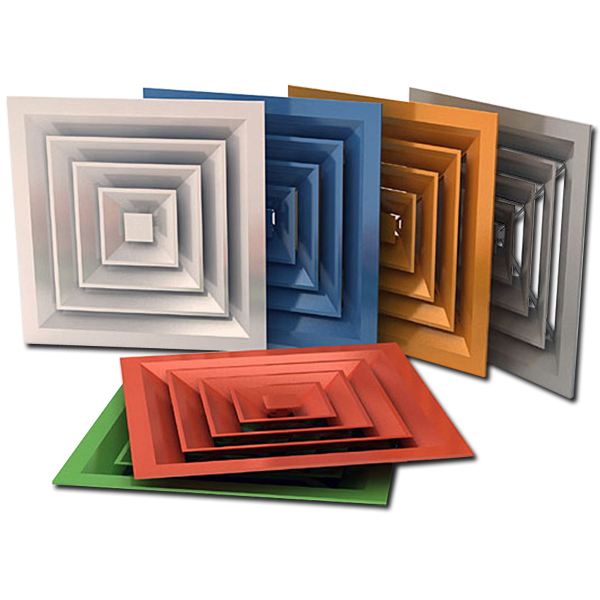

Сам анемостат располагается на направляющих потолка и не закрепляется совсем, либо несколькими винтами. Решетка может быть выполнена в белой или иной цветовой гамме.
Данное оборудование изготавливается согласно стандартному плану размеров. Однако существует возможность сделать уникальные экземпляры в диапазоне от 250 до 1000 мм с шагом 1 мм. Дополнительная комплектация может быть оснащена специальным адаптером, который позволяет присоединять решетку непосредственно к прямоугольному или круглому воздуховоду.
Условное обозначение вентиляционной решетки при заказе (все размеры, в мм):
|
|
ВР-ПК |
A x B |
RALXXXX |
|
| Тип решетки |
|
|
|
|
| Размер ячейки подвесного потолка |
|
|
|
|
| Цвет покрытия |
|
|
|
ПРИМЕР: 1) ВР-ПК 600х600 RAL9010 — вентиляционная решетка потолочного типа с четырехсторонней раздачей воздуха для установки в ячейку подвесного потолка размером 600х600 (фактический габаритный размер решетки 598х598 мм). Цвет решетки по каталогу RAL9010;
2) ВР-ПК 600х600 — то же, цвет решетки по каталогу RAL9016 (стандартный цвет при заказе не указывается).
Таблица 1 (открывается в новом окне) - Площадь свободного сечения (Fc.с) и теоретическая масса (m) стандартных квадратных решеток ВР-ПК
Таблица 2 (открывается в новом окне) - Площадь свободного сечения (Fc.с) и теоретическая масса (m) стандартных прямоугольных решеток ВР-ПК
Посадочные размеры и сечение профиля
Монтаж и присоединение решеток ВР-ПК
