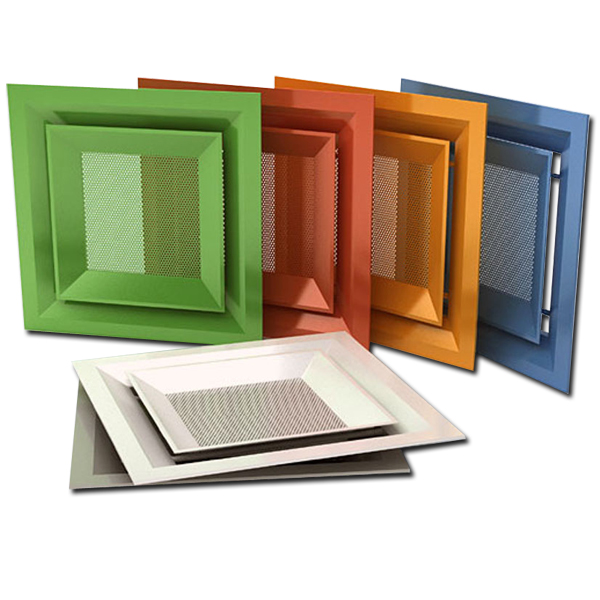

Вентиляционные алюминиевые решетки ВР-ПР

1 024 руб.
Купить
Вентиляционные алюминиевые решетки ВР-ПР предназначены для помещений различного назначения от административных до производственных. Применяются для монтажа в подвесные потолки.

  • Подробное описание
  • Характеристики
Анемостат выполнен из алюминия. Перфорированная внутренняя часть решетки может выниматься для того, чтобы обеспечить удобный монтаж. В дальнейшем она может быть вставлена в уже установленную внешнюю раму. Такое уникальное исполнение позволяет распределять поток равномерно по помещению.

Сама рама крепится на винты, в то время как дополнительная внутренняя часть может устанавливаться без крепежа внутрь рамки или крепиться на дополнительные винты.
Условное обозначение вентиляционной решетки при заказе (все размеры, в мм)

ВР-ПР

A x B

с КРВ-1

RALXXXX

Тип решетки



Размер ячейки подвесного потолка



Наличие блока регулирования расхода воздуха



Цвет покрытия



ПРИМЕР:
1) ВР-ПР 600х600 с КРВ-1 RAL9010 — вентиляционная решетка потолочного типа со съемной перфорированной частью для установки в ячейку подвесного потолка размером 600х600 мм.
Фактический габаритный размер решетки 598х598 мм, с наличием клапана1 расхода воздуха, цвет решетки по каталогу RAL9010;
2) ВР-ПР 600х600 — то же, но без клапана расхода воздуха цвет решетки по каталогу RAL9016 (стандартный цвет при заказе не указывается).

Таблица 1 (открывается в новом окне) - Стандартные размеры квадратных решеток ВР-ПР, площадь свободного сечения (Fc.с) и теоретическая масса (m).

Таблица 2 (открывается в новом окне) - Стандартные размеры прямоугольных решеток ВР-ПР, площадь свободного сечения (Fc.с) и теоретическая масса (m).

Таблица 3. Значение коэффициента Кр при различных значениях угла β решеток ВР-ПР

β, град 0 15 30 45 60 75 90
Кр 0,8 0,77 0,69 0,57 0,4 0,21 0
Примечания:
1. При установке КРВ-1 площадь свободного сечения (F'с.с) рассчитывается как: F'с.с= Fc.c·Кр (значения коэффициента Кр приведены в табл. 2).

Посадочные размеры и сечение профиля




Монтаж и присоединение решеток ВР-ПР
