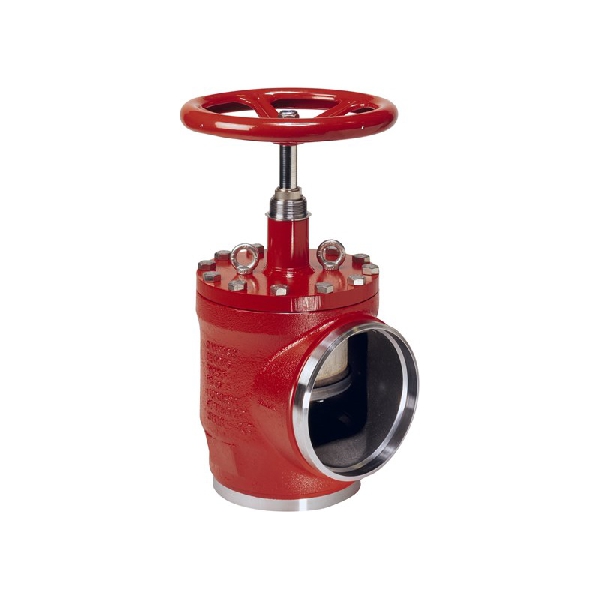

Запорный клапан SVA-DH 300 D ANG H-WHEEL

✓ Запорный клапан Danfoss SVA-DH 300 D ANG H WHEEL (арт. 148B5076) — сверхмощный промышленный запорный вентиль углового типа с ручным управлением, предназначенный для надежного перекрытия потока хладагента в магистральных трубопроводах большого диаметра систем холодоснабжения и кондиционирования.
✓ Основное назначение: изоляция критически важных участков холодильного контура на линиях всасывания, нагнетания и жидкостных магистралях крупных промышленных объектов; обеспечение безопасного проведения ремонтных работ, технического обслуживания компрессоров, теплообменников и сосудов высокого давления без необходимости полной остановки системы и слива хладагента.
✓ Конструктивные особенности: угловое исполнение корпуса (Angle pattern) из высокопрочной стали обеспечивает компактность монтажа в стесненных условиях машинных залов и оптимальную гидравлику при изменении направления потока на 90 градусов; наличие массивного маховика (Handwheel) позволяет оператору плавно управлять затвором, преодолевая высокие перепады давлений, характерные для труб диаметром 300 мм; конструкция с внутренней обратной посадкой шпинделя дает возможность безопасной замены сальникового уплотнения под рабочим давлением ; полированный шпиндель из нержавеющей стали минимизирует износ сальниковой набивки.
✓ Технические характеристики:
✓ Тип клапана: запорный, ручной, угловой (Angle), с маховиком
✓ Модель: SVA-DH 300 D ANG H WHEEL
✓ Артикул Danfoss: 148B5076
✓ Присоединительный размер: 300 мм (12 дюймов)
✓ Тип соединения: фланцевое (Flange), стандарт DIN 2501 PN 40 / EN 1092-1 Form B
✓ Максимальное рабочее давление: 52 бар (при температуре от -60 °С до +150 °С)
✓ Диапазон рабочих температур: от -60 °С до +150 °С (-76 °F до +302 °F)
✓ Рабочая среда: ГХФУ, негорючие ГФУ, аммиак (R717), диоксид углерода (R744/CO2), пропан, бутан, изобутан
✓ Пропускная способность (Kv): максимальная, соответствующая полному проходному сечению DN 300
✓ Материал корпуса: сталь, низкотемпературное исполнение, соответствие требованиям Директивы по оборудованию под давлением (PED)
✓ Материал шпинделя: нержавеющая сталь (AISI 303), полированная поверхность
✓ Уплотнение шпинделя: сальниковая набивка полного температурного диапазона со скребковым кольцом для защиты от льда, грязи и влаги
✓ Управление: ручной маховик (Handwheel) большого диаметра для обеспечения необходимого крутящего момента
✓ Масса: значительная (требует обязательного использования грузоподъемных механизмов при монтаже и обслуживании)
✓ Страна производства: Дания/Европейский Союз
✓ Бренд: Danfoss (серия SVL Flexline™)
✓ Сертификация: СЕ, PED, возможность получения дополнительных одобрений классификационных обществ (DNV, BV, CRN, EAC)
✓ Ключевые преимущества:
✓ Модульность серии Flexline™ — унифицированная нижняя часть корпуса позволяет заменять запорный элемент на регулирующий, обратный или фильтрующий без демонтажа всего клапана из трубопровода, что существенно снижает затраты на обслуживание
✓ Безопасность под давлением — внутренняя обратная посадка шпинделя позволяет менять сальник без сброса давления в системе, исключая риск утечки дорогостоящего хладагента и экологических штрафов
✓ Высокая прочность и надежность — стальной корпус выдерживает экстремальные механические нагрузки, вибрации и гидроудары, характерные для магистралей большого диаметра
✓ Удобство управления большим потоком — эргономичный маховик обеспечивает плавное открытие и закрытие клапана даже при высоких дифференциальных давлениях
✓ Универсальность применения — совместимость с традиционными и новыми экологичными хладагентами, включая аммиак (R717) и диоксид углерода (R744)
✓ Оптимизация пространства — угловая конструкция позволяет эффективно использовать пространство в машинных залах, заменяя собой два прямых клапана и отвод
✓ Долговечность — использование коррозионностойких материалов и усиленных уплотнений обеспечивает многолетнюю безаварийную эксплуатацию в тяжелых промышленных условиях
✓ Соответствие международным стандартам — полная сертификация для использования на ответственных промышленных объектах Европы и России
✓ Область применения: крупные промышленные холодильные комплексы и хладокомбинаты, пищевые производства, системы центрального холодоснабжения торговых центров, аэропортов и стадионов, мощные чиллеры и компрессорные станции, аммиачные холодильные установки, системы на диоксиде углерода (трансритические и субкритические), нефтегазовая отрасль, химическая промышленность.
✓ Совместимость с хладагентами: клапан SVA-DH 300 сертифицирован для работы с широким спектром сред, включая ГХФУ, ГФУ, аммиак (R717), диоксид углерода (R744), углеводородные хладагенты (пропан R290, бутан R600); при использовании новых типов хладагентов рекомендуется сверяться с актуальными техническими бюллетенями Danfoss .
✓ Рекомендации по монтажу и эксплуатации: монтаж осуществляется на фланцевые соединения трубопровода с использованием усиленных прокладок, рассчитанных на рабочее давление PN 40 и температуру; направление потока должно строго соответствовать стрелке на корпусе клапана (вход и выход под углом 90 градусов); предпочтительное положение монтажа — шпинделем вверх или горизонтально; перед первым открытием после монтажа рекомендуется проверить легкость хода маховика; при длительном хранении в открытом положении или в условиях повышенной влажности рекомендуется периодически проверять состояние сальникового узла; из-за больших габаритов и веса монтаж должен выполняться с соблюдением строгих правил техники безопасности и с применением кранового оборудования.
✓ Меры предосторожности: клапан рассчитан на высокие давления и большие объемы хладагента — монтаж и обслуживание должны проводиться исключительно квалифицированным персоналом с соблюдением норм промышленной безопасности; при замене сальника под давлением использовать только оригинальные комплектующие Danfoss; избегать ударных нагрузок на маховик и корпус; перед началом работ убедиться в отсутствии конденсата и посторонних предметов в трубопроводе; хранить в сухом помещении, защищая фланцевые поверхности от коррозии и механических повреждений.
✓ Купить запорный клапан Danfoss SVA-DH 300 D ANG H WHEEL (арт. 148B5076) по выгодной цене с доставкой по России — надежное решение для оснащения магистральных линий промышленных холодильных систем и обеспечения максимальной безопасности их эксплуатации. Оригинальная продукция от официального поставщика, гарантия качества, наличие на складе или под заказ, оперативная логистика, техническая поддержка инженеров.
