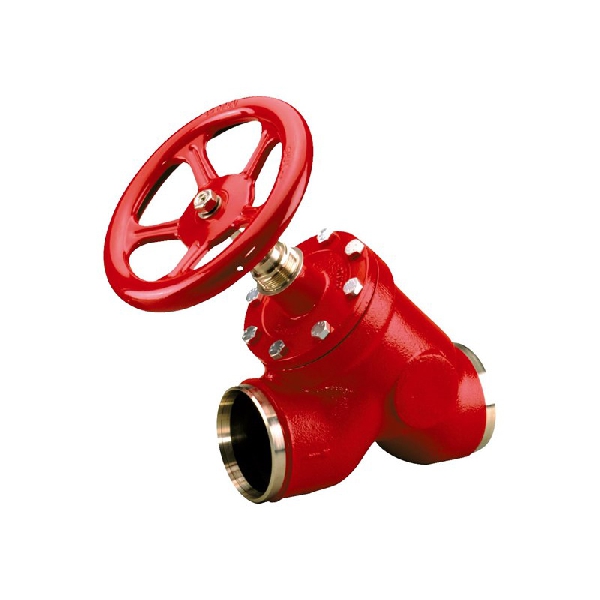

Запорный клапан SVA-S 200 A STR H-WHEEL

✓ Запорный клапан Danfoss SVA-S 200 A STR H WHEEL (арт. 148B5069) — профессиональный промышленный запорный вентиль с ручным управлением, предназначенный для полного перекрытия потока хладагента в трубопроводах большого диаметра систем холодоснабжения и кондиционирования воздуха.
✓ Основное назначение: изоляция участков холодильного контура для проведения сервисных работ, ремонта или технического обслуживания оборудования без необходимости полной остановки системы и слива хладагента; установка на жидкостных, всасывающих и нагнетательных линиях промышленных чиллеров, компрессорных станций и крупных холодильных установок.
✓ Конструктивные особенности: прямоточное исполнение корпуса (Straightway) из высокопрочной стали обеспечивает минимальное гидравлическое сопротивление и высокую пропускную способность; наличие маховика (Handwheel) позволяет осуществлять плавное и точное управление затвором даже при высоких перепадах давления; конструкция с внутренней обратной посадкой шпинделя дает возможность замены сальникового уплотнения под давлением, не нарушая герметичности системы ; полированный шпиндель из нержавеющей стали гарантирует долгий срок службы сальниковой набивки.
✓ Технические характеристики:
✓ Тип клапана: запорный, ручной, с маховиком
✓ Модель: SVA-S 200 A STR H WHEEL
✓ Артикул Danfoss: 148B5069
✓ Присоединительный размер: 200 мм (8 дюймов)
✓ Тип соединения: фланцевое (Flange), стандарт DIN 2501 PN 40 / EN 1092-1 Form B
✓ Максимальное рабочее давление: 52 бар (при температуре от -60 °С до +150 °С)
✓ Диапазон рабочих температур: от -60 °С до +150 °С (-76 °F до +302 °F)
✓ Рабочая среда: ГХФУ, негорючие ГФУ, аммиак (R717), диоксид углерода (R744/CO2), пропан, бутан, изобутан
✓ Пропускная способность (Kv): высокое значение, соответствующее полному открытию проходного сечения DN 200
✓ Материал корпуса: сталь, низкотемпературное исполнение, соответствие требованиям Директивы по оборудованию под давлением (PED)
✓ Материал шпинделя: нержавеющая сталь (AISI 303), полированная поверхность
✓ Уплотнение шпинделя: сальниковая набивка полного температурного диапазона со скребковым кольцом для защиты от льда и загрязнений
✓ Управление: ручной маховик (Handwheel) для удобного вращения штока
✓ Масса: значительная (требует использования подъемных механизмов при монтаже), точный вес уточняйте у менеджера
✓ Страна производства: Дания/Европейский Союз
✓ Бренд: Danfoss (серия SVL Flexline™)
✓ Сертификация: СЕ, PED, возможность получения дополнительных одобрений (DNV, BV, CRN, EAC)
✓ Ключевые преимущества:
✓ Модульность серии Flexline™ — унифицированная нижняя часть корпуса позволяет заменять запорный элемент на регулирующий, обратный или фильтрующий без демонтажа всего клапана из трубопровода
✓ Безопасность обслуживания — внутренняя обратная посадка шпинделя позволяет менять сальник под рабочим давлением, исключая риск утечки хладагента и простоя оборудования
✓ Высокая надежность — стальной корпус выдерживает экстремальные давления и температуры, устойчив к вибрациям и механическим нагрузкам
✓ Удобство управления — большой маховик обеспечивает необходимое плечо усилия для открытия/закрытия клапана большого диаметра даже при высоком давлении в системе
✓ Универсальность применения — совместимость с традиционными и новыми экологичными хладагентами, включая аммиак и CO2
✓ Минимальные потери давления — прямоточная конструкция корпуса оптимизирует гидравлику трубопровода, снижая энергозатраты на перекачку хладагента
✓ Долговечность — использование коррозионностойких материалов и качественных уплотнений обеспечивает многолетнюю безаварийную эксплуатацию
✓ Соответствие международным стандартам — полная сертификация для использования в промышленных объектах Европы и России
✓ Область применения: крупные промышленные холодильные комплексы, пищевые производства и хладокомбинаты, системы центрального холодоснабжения торговых центров и стадионов, мощные чиллеры и компрессорные станции, аммиачные холодильные установки, системы на диоксиде углерода (трансритические и субкритические), нефтегазовая отрасль (технологические линии охлаждения).
✓ Совместимость с хладагентами: клапан SVA-S 200 сертифицирован для работы с широким спектром сред, включая ГХФУ, ГФУ, аммиак (R717), диоксид углерода (R744), углеводородные хладагенты (пропан R290, бутан R600); при использовании новых типов хладагентов рекомендуется сверяться с актуальными техническими бюллетенями Danfoss .
✓ Рекомендации по монтажу и эксплуатации: монтаж осуществляется на фланцевые соединения трубопровода с использованием соответствующих прокладок, рассчитанных на рабочее давление и температуру; направление потока должно строго соответствовать стрелке на корпусе клапана; предпочтительное положение монтажа — шпинделем вверх или горизонтально; перед первым открытием после монтажа рекомендуется проверить легкость хода маховика; при длительном хранении в открытом положении или в условиях повышенной влажности рекомендуется периодически проверять состояние сальникового узла; для тяжелых условий эксплуатации возможно использование редукторного привода (опционально).
✓ Меры предосторожности: клапан рассчитан на высокие давления — монтаж и обслуживание должны проводиться квалифицированным персоналом с соблюдением норм промышленной безопасности; при замене сальника под давлением использовать только оригинальные комплектующие Danfoss; избегать ударных нагрузок на маховик и корпус; перед началом работ убедиться в отсутствии конденсата и посторонних предметов в трубопроводе; хранить в сухом помещении, защищая фланцевые поверхности от коррозии и механических повреждений.
✓ Купить запорный клапан Danfoss SVA-S 200 A STR H WHEEL (арт. 148B5069) по выгодной цене с доставкой по России — надежное решение для оснащения промышленных холодильных систем и обеспечения безопасности их эксплуатации. Оригинальная продукция от официального поставщика, гарантия качества, наличие на складе или под заказ, оперативная логистика, техническая поддержка инженеров.
