Дисковые поворотные затворы с электроприводом ДСРК-30-0.1

Дисковые поворотные затворы с электроприводом ДСРК-30-0.1

Оформить заказ
Дисковые поворотные затворы применяются для регулирования потока воды, воздуха, кислоты и т.д.

Дисковый поворотный затвор приводится в действие электроприводом F-230. При перемещении профилированного диска в положение, соответствующее управляющему сигналу, взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает профилированный диск в исходное положение. Положение "открыто" и "закрыто" определяется концевыми выключателями.

Ручное управление

Нажав кнопку на корпусе электропривода, можно кратковременно или продолжительно управлять приводом вручную (при нажатой кнопке зубчатый редуктор выводится из зацепления).

Монтаж

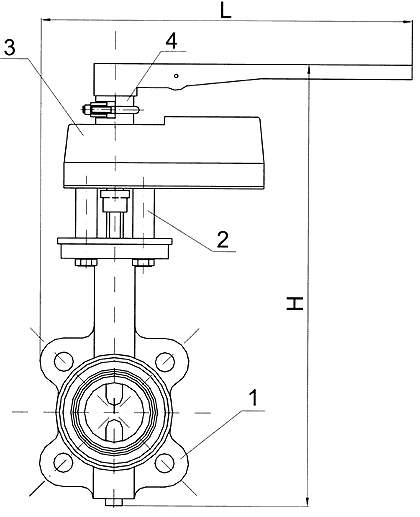

Электропривод (поз.3) легко устанавливается на дисковый затвор (поз.1) с помощью соединительного узла (поз. 2) и фиксируется специальным фиксатором (поз.4).

Режим работы

Режим работы по ГОСТ 183-74 повторно-кратковременный с продолжительностью включения (ПВ) 60%.
Климатическое исполнение электроприводов по ГОСТ 15150-69 УХЛ-4.
Степень защиты электропривода по ГОСТ 17494-87 IP-54.

Размеры

размеры дискового поворотного затвора

Технические характеристики

Условный проход Dу, мм 50 65 80 100
H, мм 370 384 403 438
L, мм 330 335 340 342
Номинальное напряжение, В, при частоте 50 Гц 220
Угол поворота 90
Время поворота 2'30"
Крутящий момент, Н·м 30
Потребляемая мощность, Вт 22

Таблица поворотных моментов (Н·м)

Давление ΔР, бар Условный проход, Dу
40 50 65 80 100
5 11 14 17 27 30
10 12 15 23 - -
16 14 16 25 - -

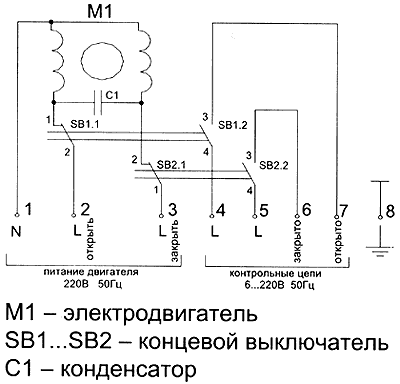

Схема электрических соединений

схема электрических соединений дискового поворотного затвора
