Дисковые поворотные затворы с электроприводом F-230
Уточнить ценуДисковые поворотные затворы применяются для регулирования потока воды, воздуха, кислоты и т.д.
- Подробное описание
- Применение
- Установка (монтаж)
- Характеристики
Режим работы
Режим работы по ГОСТ 183-74 продолжительный S1.
Климатическое исполнение электроприводов по ГОСТ 15150-69 УХЛ-4.
Режим работы по ГОСТ 183-74 продолжительный S1.
Климатическое исполнение электроприводов по ГОСТ 15150-69 УХЛ-4.
Принцип действия
Дисковый поворотный затвор приводится в действие электроприводом ДСРК-30-0.1. Электропривод содержит два фиксированных микропереключателя для сигнализации конечных положений.
Монтаж
Электропривод (поз.3) легко устанавливается на дисковый затвор (поз.1) с помощью универсального соединительного узла (поз. 2) и фиксируется специальным фиксатором (поз.4).
Размеры
Технические характеристики
| Условный проход Dу, мм | 50 |
| При давлении ?Р, бар | 5 |
| Номинальное напряжение, В, при частоте 50 Гц | 220 |
| Угол поворота | 90 |
| Время поворота | max 60" |
| Крутящий момент, Н·м | |
|
- двигателя |
7 |
|
- пружины |
7 |
| Потребляемая мощность, Вт | |
|
- при удержании |
10 |
|
- при движении |
40 |

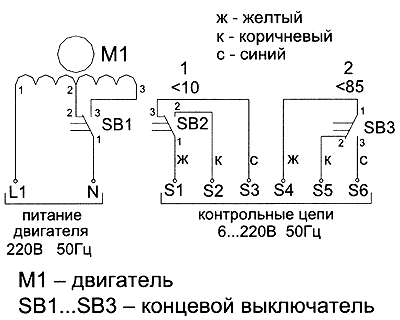

Схема электрических соединений
