Вентилятор канальный СК

общий вид вентилятора СК картинкаПрименение
Круглый канальный вентилятор СК устанавливается непосредственно в воздуховод или в его разрыв и подает по нему воздух. Вентиляторы такого типа могут свободно устанавливаться в различных положениях. Небольшие габариты позволяют устанавливать устройства за подвесным потолком или в специализированных ящиках.. К несомненным преимуществам данного типа вентилятора относятся малый размер и энергоэффективность при прогоне существенного объема воздуха. Компактный и бесшумный канальный вентилятор СК, предназначенный для установки в круглых каналах, достаточно прост в монтаже, а его функциональные характеристики делают эксплуатацию устройства комфортной и долговечной, что является основным его преимуществом по сравнению с аналогами.

Описание
Канальные вентиляторы СК имеют следующий типоразмерный ряд: СК 100, СК 125, СК 160, СК 200, СК 250, СК 315. Особенностью этого типа вентиляторов считается балансировка высокой точности, которая существенно снижает уровень вибрации и шума. Канальный вентилятор СК устанавливается на едином с электродвигателем валу и в одном корпусе. Корпус таких канальных вентиляторов создается из стали, прошедшей гальванизацию Обычно система снабжается встроенными устройствами для автоматического регулирования.. Срок службы вентиляторов увеличивается благодаря комплектации последних асинхронными двигателями с подшипниками. Все двигатели имеют встроенный термоконтакт с автоматическим перезапуском.
Для регулирования скорости можно воспользоваться пятиступенчатым трансформатором, который имеет 5 ступеней переключения. Это происходит благодаря изменению подаваемого напряжения. К одному трансформаторному устройству можно подключить несколько вентиляторов при сохранении параметров сети.

Опции
При установке канальных вентиляторов обычно применяются виброизолирующие прокладки. К основным аксессуарам, которыми может быть снабжен вентилятор СК, относят: кронштейны, быстросъёмные муфты, регуляторы скорости, обратный клапан, воздушный фильтр, глушитель, канальный нагреватель, воздухораспределительные и защитные решётки.

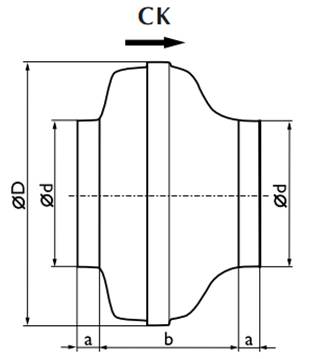

Конструктивная схема вентилятора СК
Конструкция СК

Технические характеристики канального вентилятора СК

Тип вентилятораМощность, Вт Ток,   АЧастота, об/мин      Вес      а         b        d        DМакс. температура, С
СК 100 А410,1819002,92014610024285
СК 100 С700,3224602,92014610024270
СК 125 А420,1917002,92015012524285
СК 125 С720,3323602,92015012524270
СК 160 В710,3124103,22614516027270
СК 160 С1000,4424804,32817716034465
СК 200 А 1150,525804,62817220034460
СК 200 В1580,6925005,12817220034460
СК 250 А 1150,525804,62817225034460
СК 250 С1850,8124205,32817225034455
СК 315 В1900,8424656,12819931540250
СК 315 С2841,2424706,52819931540250

Технические характеристики СК
Тех. характеристики СК 200, 250

Шумовые характеристики вентилятора канального СК

Шумовые характеристики СК.png
