Вентилятор канальный ВК

Сертификат соответствия № РООС RU.АЕ41.ВО 2933
ТУ 4861-016-18160980-02

Общий вид вентилятора канального ВК

Вентиляторы обозначаются по приведенному ниже ключу

Обозначение вентилятора канального ВК

Применение

Вентиляторы канальные применяются в приточных и вытяжных вентиляционных системах общего назначения в промышленном и гражданском строительстве.

Вентиляторы предназначены для перемещения невзрывоопасных газовоздушных смесей с температурой не выше 40°С, агрессивность которых по отношению к углеродистым сталям не выше агрессивности воздуха. Допустимое содержание пыли и других твердых примесей в перемещаемых средах - не более 100 мг/м3.

Вентиляторы канальные применимы для замены импортных вентиляторов в круглых и прямоугольных корпусах, а также для замены отечественных радиальных вентиляторов в спиральном корпусе при совпадении аэродинимических характеристик, но существенно проще в монтаже.

Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 2-й категории размещения по ГОСТ 15150-69.

Опции

Вентиляторы канальные взрывозащищенные предназначены для перемещения газопаровоздушных взрывоопасных смесей IIA и IIB категорий, не содержащих взрывчатых веществ, не вызывающих ускоренной коррозии углеродистой стали и латуни, с содержанием пыли и других твердых примесей не более 100 мг/м3 , не содержащих липких веществ и материалов.

Вентиляторы канальные взрывозащищенные комплектуются электродвигателями взрывозащищенного исполнения серии АИМ только на напряжение 380 В и трехфазный ток.

Технические характеристики вентиляторов ВК

Пример обозначения	Типоразмер двигателя		Наименование показателя и его норма
	общее назначе-ние	взрыво защищен-ный	Произ-водитель-ность при Р=0	Макс. статич. дав-ление	Час-тота враще-ния	Мощ-ность устано-вочная	Сум-марный уровень звуко-вой мощ-ности	Мас-са
	общее назначе-ние	взрыво защищен-ный	тыс. м3/ч	Па	Об/мин	кВт	дБА, не более	кг
ВК-1,6-2-1 ВК-1,6-2-2	5А50МА2		0,76	270	2760	0,09	70	9
ВК-2-2-1 ВК-2-2-2	АИР56В2		1,45 1,1	420	2900	0,25	78	13
ВК-2,5-2-1 ВК-2,5-2-2	АИР71А2 АИР63В2	АИМ71А2 АИМ63В2	2,6 2,2	620 620	2750	0,75 0,55	84 84	24 23
ВК-2,5-4-1	АИР56В4	АИМ56В4	1,3	160	1350	0,18	66	19
ВК-3,15-2-1 ВК-3,15-2-2 ВК-3,15-2-3	АИР80В2 АИР80А2	АИМ80В2 АИМ80А2	5,8 4,4 3,6	1000	2850	2,2 1,5	91	36
ВК-3,15-4-1 ВК-3,15-4-2	АИР63В4 АИР63А4	АИМ63В4 АИМ63А4	2,2 2,8	250	1350	0,37 0,25	73	27
ВК-4-4-1 ВК-4-4-2 ВК-4-4-3	АИР71В4 АИР71А4	АИМ71В4 АИМ71А4	5,6 4,3 3	360	1350	0,75 0,55	80	46
ВК-4-6-1 ВК-4-6-2 ВК-4-6-3	АИР71А6	АИМ71А6	3,5 2,8 2,2	155	900	0,37	71	40
ВК-5-4-1 ВК-5-4-2 ВК-5-4-3	АИР100S4 АИР90L4 АИР80В4	АИМ100S4 АИМ90L4 АИМ80В4	10,3 8,5 6,2	600	1420	3 2,2 1,5	88	95
ВК-5-6-1 ВК-5-6-2 ВК-5-6-3	АИР80А6	АИМ80А6	6,5 5,5 4,2	260	920	0,75	79	87
ВК-6,3-4-1 ВК-6,3-4-2 ВК-6,3-4-3	АИР132М4 АИР132S4 АИР112М4	АИМ132М4 АИМ132S4 АИМ112М4	20,5 17,5 13,5	950	1430	11 7,5 5,5	95	185
ВК-6,3-6-1 ВК-6,3-6-2 ВК-6,3-6-3	АИР112М6 АИР100L6	АИМ112М6 АИМ100L6	13,5 11,5 8,1	380	950	3 2,2	87	145

Вентиляторы могут комплектоваться другими двигателями без ухудшения аэродинамических характеристик. Суммарный уровень звуковой мощности на входе вентилятора ниже приведенных в таблице значений на 2-3 дБА. Уровень звукового давления вентиляторов с корпусом исполнения 02 ниже, чем приведенные в таблице, на 3 дБА.

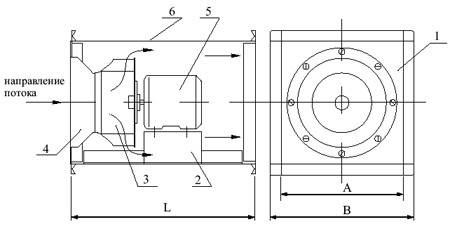

Основные габаритные и присоединительные размеры вентиляторов в зависимости от типоразмерного ряда

Обозначение	Размеры, мм
Обозначение	A	B	L
ВК...-1,6-...	224	268	342
ВК...-2-...	280	324	350
ВК...-2,5-...	355	421	455
ВК...-3,15-...	450	516	550
ВК...-4-...	560	626	610
ВК...-5-...	710	776	730
ВК...-6,3-...	900	980	950
