Вентилятор крышный ВКР
Общий вид вентилятора крышного ВКР-000

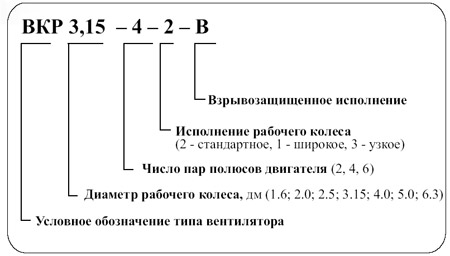

Вентиляторы обозначаются по приведенному ниже ключу
Применение
Вентиляторы крышные ВКР применяются в вытяжных вентиляционных системах общего назначения в промышленном и гражданском строительстве.
Вентиляторы предназначены для перемещения невзрывоопасных газовоздушных смесей с температурой не выше 40°С, агрессивность которых по отношению к углеродистым сталям не выше агрессивности воздуха. Допустимое содержание пыли и других твердых примесей в перемещаемых средах - не более 100 мг/м3.
Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 2-й категории размещения по ГОСТ 15150-69.
Вентиляторы крышные могут изготавливаться во взрывозащищенном исполнении и комплектуются электродвигателями серии АИМ только на напряжение 380 В и трехфазный ток.
Технические характеристики вентиляторов ВКР
| Пример обозначения | Типоразмер двигателя | Наименование показателя и его норма | ||||||
| общее назна-чение | взрыво защищ-енный | Произво-дительность при Р=0 | Макс. статич. дав-ление | Частота вра-щения | Мощ-ность устано-вочная | Сум-марный уровень звуковой мощ-ности | Мас-са | |
| тыс. м3/ч | Па | Об/мин | кВт | дБА, не более | кг | |||
| ВКР-1,6-2-1
ВКР-1,6-2-2 | 5А50МА2 | 0,76
0,56 | 270 | 2760 | 0,09 | 70 | 9 | |
| ВКР-2-2-1
ВКР-2-2-2 | АИР56В2 | 1,45
1,1 | 420 | 2900 | 0,25 | 78 | 13 | |
| ВКР-2,5-2-1
ВКР-2,5-2-2 | АИР71А2
АИР63В2 | АИМ71А2
АИМ63В2 | 2,6
2,2 | 620
620 | 2750 | 0,75
0,55 | 84
84 | 24
23 |
| ВКР-2,5-4-1 | АИР56В4 | 1,3 | 160 | 1350 | 0,18 | 66 | 19 | |
| ВКР-3,15-2-1
ВКР-3,15-2-2 ВКР-3,15-2-3 | АИР80В2
АИР80А2 | АИМ80В2
АИМ80А2 | 5,8
4,4 3,6 | 1000 | 2850 | 2,2
1,5 | 91 | 36 |
| ВКР-3,15-4-1
ВКР-3,15-4-2 | АИР63В4
АИР63А4 | АИМ63В4
АИМ63А4 | 2,2
2,8 | 250 | 1350 | 0,37
0,25 | 73 | 27 |
| ВКР-4-4-1
ВКР-4-4-2 ВКР-4-4-3 | АИР71В4
АИР71А4 | АИМ71В4
АИМ71А4 | 5,6
4,3 3 | 360 | 1350 | 0,75
0,55 | 80 | 46 |
| ВКР-4-6-1
ВКР-4-6-2 ВКР-4-6-3 | АИР71А6 | АИМ71А6 | 3,5
2,8 2,2 | 155 | 900 | 0,37 | 71 | 40 |
| ВКР-5-4-1
ВКР-5-4-2 ВКР-5-4-3 | АИР100S4
АИР90L4 АИР80В4 | АИМ100S4
АИМ90L4 АИМ80В4 | 10,3
8,5 6,2 | 600 | 1420 | 3
2,2 1,5 | 88 | 95 |
| ВКР-5-6-1
ВКР-5-6-2 ВКР-5-6-3 | АИР80А6 | АИМ80А6 | 6,5
5,5 4,2 | 260 | 920 | 0,75 | 79 | 87 |
| ВКР-6,3-6-1
ВКР-6,3-6-2 ВКР-6,3-6-3 | АИР112М6
АИР100L6 | АИМ112М6
АИМ100L6 | 13,5
11,5 8,1 | 380 | 950 | 3
2,2 | 87 | 145 |
Основные габаритные и присоединительные размеры вентиляторов в зависимости от типоразмерного ряда
|
Обозначение | Размеры, мм | |||
| A | B | С | D | |
| ВК...-1,6-... | 411 | 350 | 360 | 250 |
| ВК...-2-... | 580 | 450 | 450 | 290 |
| ВК...-2,5-... | 620 | 460 | 520 | 320 |
| ВК...-3,15-... | 780 | 590 | 640 | 400 |
| ВК...-4-... | 970 | 660 | 760 | 500 |
| ВК...-5-... | 1240 | 870 | 950 | 650 |
| ВК...-6,3-... | 1500 | 1030 | 1200 | 1100 |

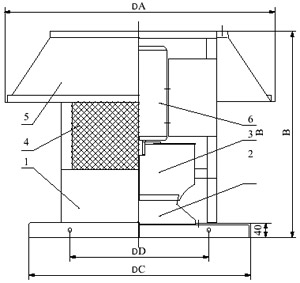

Конструктивная схема вентилятора крышного ВКР
 | 1 - корпус
2 - коллектор 3-рабочее кресло 4-защитная сетка 5- оцинкованная крыша 6 - электродвигатель |
Аэродинамические характеристики вентиляторов ВКР:
| ВКР 1,6-2 | ВКР 2-2 |
 |  |
| ВКР 2,5-2 | ВКР 2,5-4 |
 |  |
| ВКР 3,15-2 | ВКР 3,15-4 |
 |  |
| ВКР 4-4 | ВКР 4-6 |
 |  |
| ВКР 5-4 | ВКР 5-6 |
 |  |
| ВКР 6,3-6 | |
 |
