Вентиляционные алюминиевые решетки ВР-И

ТУ 4863-001-57953429-06

Инерционные решетки серии ВР-И с горизонтальным расположением подвижных жалюзи используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений. Решетки предназначены для удаления воздуха и перекрывают сечение воздуховода под воздействием силы тяжести.

Конструкция

Решетки изготовлены из алюминиевого профиля в виде рамки с горизонтально расположенными жалюзи, которые закреплены подвижно и под воздействием потока воздуха отклоняются. Конструкция решетки предусматривает как стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки), так и скрытое крепление с помощью защелок. Изготовитель не рекомендует применять крепление на защелках для изделий в строительный проем размерами больше чем 600х600 мм.

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.
Стандартный цвет покрытия - белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL).

Для решеток ВР-И предусмотрена возможность оснащения адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения .

Ассортимент решеток данной серии включает в себя изделия стандартных типоразмеров, а также возможно изготовление решеток любых размеров, с шагом 1 мм. Ограничение по минимальным и максимальным размерам согласно таблице. Изготовитель не рекомендует изготавливать решетки нестандартных размеров и предупреждает, что при изменении расстояний между жалюзи ухудшаются аэродинамические характеристики изделий.

Условное обозначение вентиляционной решетки при заказе (все размеры в мм):



ВР-И

A х

B

Z (1)

RALXXXX

Тип решетки
Размер строительного проема по горизонтали
Размер строительного проема по вертикали
Крепление на защелках
Цвет покрытия

ПРИМЕР:

1) ВР-И 300х150 RAL9010 - инерционная вентиляционная решетка в строительный проем размерами 300 мм по горизонтали и 150 мм по вертикали, цвет решетки по каталогу RAL9010.
2) ВР-И 300х150 (Z) - то же, но с креплением на защелках, цвет решетки по каталогу RAL9016 (стандартный цвет в заказе не указывается).

Таблица 1. Стандартные типоразмеры и теоретическая масса (m) решеток ВР-И

Таблица 1 (открывается в новом окне)

Примечания:

1. Индекс «Z» означает, что решетка будет комплектоваться защелками для скрытого крепления и без монтажных отверстий на лицевой стороне рамки решетки. Отсутствие индекса «Z» означает, что по умолчанию изделие будет с монтажными отверстиями для винтового крепления.

Посадочные размеры и сечение профиля

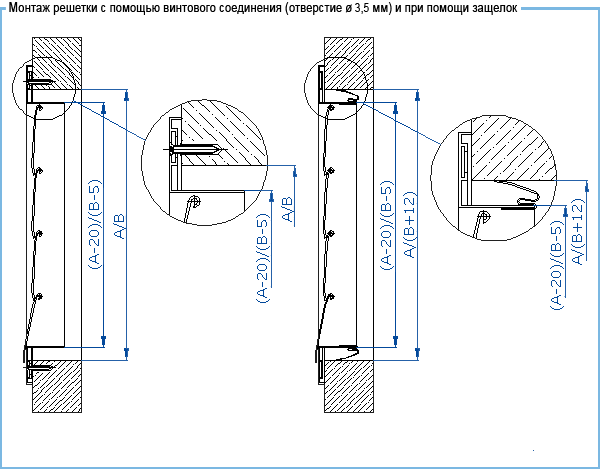

Монтаж и присоединение решеток ВР-И
