Вентиляционные алюминиевые решетки ВР-КВ

ТУ 4863-001-57953429-06


Решетки ВР-КВ (горизонтально-вертикальное расположение индивидуально регулируемых жалюзи) используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений.

Конструкция

Решетки изготовлены из алюминиевого профиля в виде рамки с горизонтально и вертикально расположенными каплевидными жалюзи, углы наклона которых устанавливаются индивидуально и регулируются независимо друг от друга для направления потока воздуха в необходимую сторону. Конструкция решетки предусматривает как стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки), так и скрытое крепление с помощью защелок. Изготовитель не рекомендует применять крепление на защелках для изделий с посадочными размерами больше чем 600х600 мм.

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.

Стандартный цвет покрытия – белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL).

Для решеток ВР-КВ предусмотрена возможность оснащения клапаном расхода воздуха КРВ-1 и адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

Особенности конструкции

В отличии от решеток ВР-ГВ изменены профили рамки и жалюзи. Применение нового профиля жалюзи решетки ВР-КВ обеспечивает улучшенные аэродинамические параметры изделия.

Ассортимент решеток данной серии включает в себя изделия стандартных типоразмеров, а также возможно изготовление решеток любых размеров, с шагом 1 мм. Ограничение по минимальным и максимальным размерам согласно таблице.

Коэффициент свободного сечения решетки ВР-КВ Кс.с.= 0,62.


Условное обозначение вентиляционной решетки при заказе (все размеры посадочные, в мм):



ВР-КВ

A

B

с КРВ-1

Z1

RALXXXX

Тип решетки
Условный горизонтальный размер решетки
Условный вертикальный размер решетки
Наличие блока регулирования расхода воздуха
Крепление на защелках
Цвет покрытия

ПРИМЕР:

1) ВР-КВ 300х150 КРВ-1 RAL9010 – вентиляционная решетка с регулируемыми горизонтально и вертикально расположенными жалюзи и условными размерами 300 мм по горизонтали и 150 мм по вертикали с наличием клапана расхода воздуха КРВ-1, цвет решетки по каталогу RAL9010.
2) ВР-КВ 300х150 – то же, но без клапана расхода воздуха, цвет решетки по каталогу RAL9016 (стандартный цвет в заказе не указывается).

Таблица 1. Стандартные типоразмеры, площадь свободного² сечения (F с.с) и теоретическая масса (m) решеток ВР-КВ

Таблица 1 (открывается в новом окне)

Таблица 2. Значение коэффициента Кр при различных значениях угла β

β, град0153045607590
Кр0,80,770,690,570,40,210

Примечания:
1. Индекс «Z» означает, что решетка будет комплектоваться защелками для скрытого крепления и без монтажных отверстий на лицевой стороне рамки решетки. Отсутствие индекса «Z» означает, что по умолчанию изделие будет с монтажными отверстиями для винтового крепления.
2. Площади свободных сечений даны для полностью открытых жалюзи (углы наклона жалюзи αI= 0°, αII=0°). При углах наклона, отличных от 0°, приведенные в таблице 1 данные следует умножать на cos αI и cos αII. При установке КРВ-1 площадь свободного сечения (F'с.с) рассчитывается как: F'с.с= Fc.c·Кр (значения коэффициента Кр приведены в табл. 2).

Посадочные размеры и сечение профиля

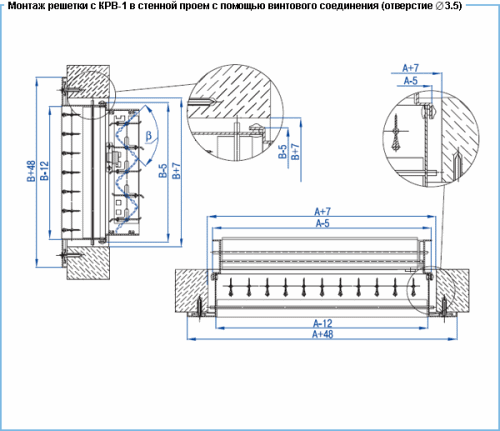

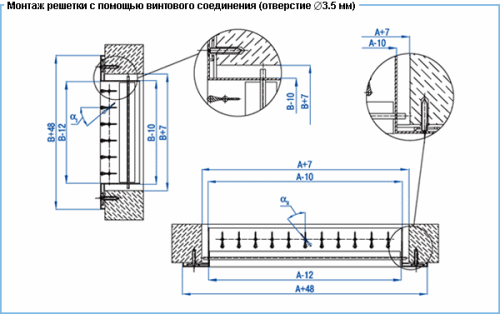

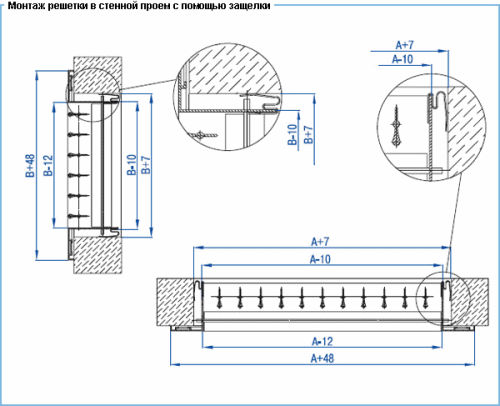

Монтаж и присоединение решеток ВР-KВ

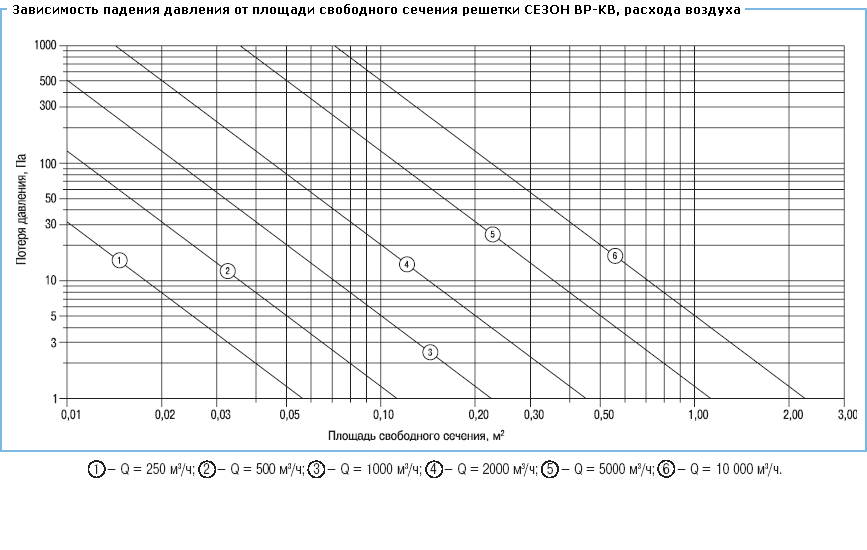

Зависимость падения давления от площади свободного сечения решетки ВР-КВ, расхода воздуха

Диаграмма (открывается в новом окне)

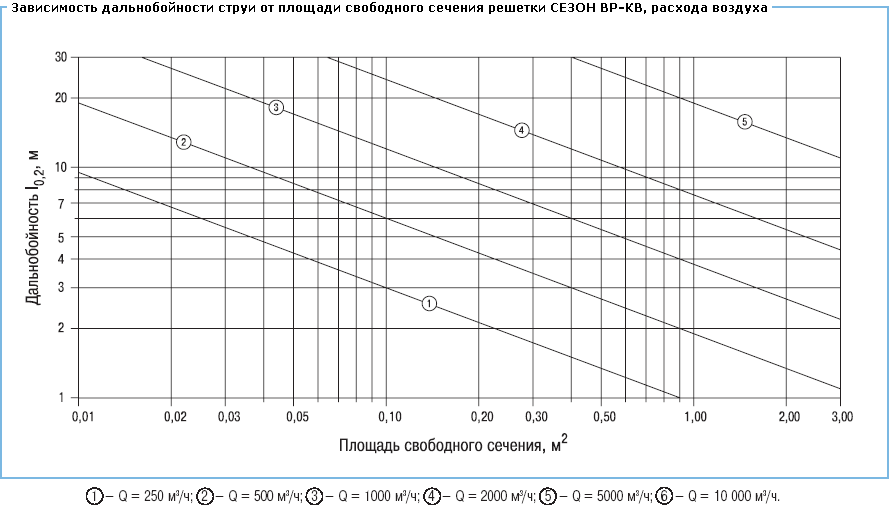

Зависимость дальнобойности струи от площади свободного сечения решетки ВР-КВ, расхода воздуха

Диаграмма (открывается в новом окне)
