Электропривод с возвратной пружиной F230
ТУ 3311-026-18160980-03
Применение
Электроприводы с возвратной пружиной применяются в качестве комплектующих изделий в приборах и средствах промышленной автоматики для противопожарных и вентиляционных клапанов систем вентиляции зданий и сооружений.
Принцип действия
Привод устанавливает заслонку в рабочее положение и одновременно взводит возвратную пружину. При отключении напряжения энергия, запасенная в пружине, возвращает заслонку в охранное положение.
Электропривод содержит два фиксированных микропереключателя для сигнализации конечных положений.
Монтаж
Привод легко устанавливается на вал заслонки с помощью универсального крепежного хомута. Привод снабжен специальным кронштейном (фиксатором), предотвращающим его вращение.
Режим работы
Режим работы электроприводов по ГОСТ 183 74 - продолжительный (S1). Срок службы ~ 60000 поворотов.

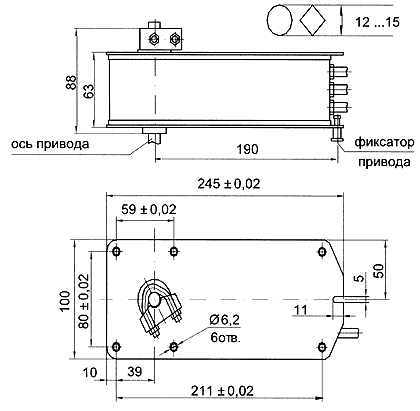

Размеры
Технические характеристики
| Номинальное напряжение | 220 В ~ 50 Гц |
| Потребляемая мощность | |
| - при движении
| 40 Вт |
| - при удержании | 10 Вт |
| Класс защиты (по ГОСТ 12.2.007.0-75) | II (все изолировано) |
| Степень защиты корпуса по ГОСТ 17494-87 | IP 54 |
| Соединительный кабель: | |
| - двигателя | 0.5 м; 2х0.75мм2 |
| - концевого переключателя ПМ-29 | 0.5 м; 3х0.75мм2 |
| Точки переключения | 10°; 85° |
| Направление поворота | выбирается установкой
L/R |
| Угол поворота | 95° |
| Температура эксплуатации | +1°...+40° |
| Время поворота: | |
| - двигателя
| Max 60 с
|
| - пружины
| Max 20 с
|
| Крутящий момент, Н·м | |
| - двигателя
| 7
|
| - пружины
| 7
|
| Техобслуживание
| не требуется
|
| Масса, не более, кг
| 3.3
|

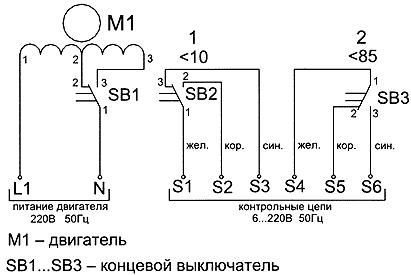

Схема электрических соединений

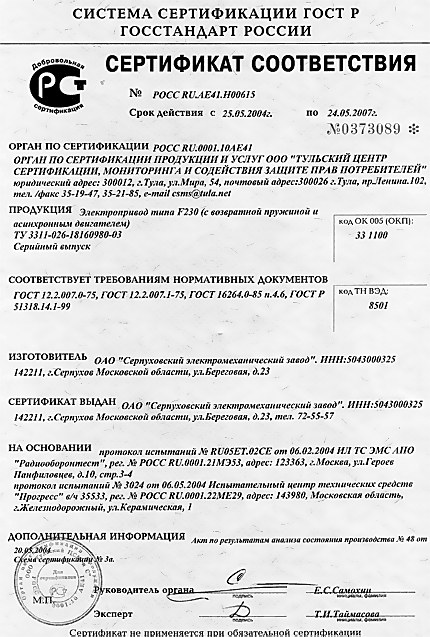

Сертификат
