Система управления приточной установкой с электроподогревом и плавной регулировкой мощности

Назначение

Система предназначена для управления приточными установками с электроподогревом.

Основные характеристики

Система управления включает в себя следующие компоненты:

1. шкаф автоматики и управления ШАУП-Э-С;
2. шкаф силовой ШСС;
3. датчики температуры воздуха.

ШАУП-Э-С обеспечивает управление приводом воздушной заслонки, двигателем вентилятора, плавное управление мощностью электронагревателя посредством ШСС, защиту цепей автоматики и двигателя вентилятора от перегрузки и токов короткого замыкания, защиту от перегрева электронагревателя.

ШСС обеспечивает коммутацию и защиту электронагревателя от перегрузки и токов короткого замыкания. ШСС размещать без заглубления, обеспечив свободный ток воздуха для охлаждения стенок и радиатора.

Система в целом может обеспечить регулировку и поддержание заданной температуры воздуха в воздуховоде с точностью до 0,5 С. Способ регулирования мощности - включение и выключение электронагревателя в момент перехода питающей фазы через «0», т.е. с наименьшими помехами в сети. Коммутация происходит с задаваемой частотой и переменной длительностью по сигналам регулятора, что обеспечивает плавность и точность регулировки.

Функции

Стандартно система управления обеспечивает:

1. ручной запуск и выключение приточной установки с ШАУП-Э-С;
2. дистанционный запуск и отключение с внешнего контакта;
3. работу без нагрева (летний режим);
4. управление приводом воздушной заслонки (-220 В);
5. управление и защиту двигателя вентилятора (3 фазы, -380 В);
6. ПИД-регулирование мощности электронагревателя;
7. управление и защиту электронагревателя;
8. защиту от перегрева электронагревателя;
9. отключение по сигналу от пожарной сигнализации (по умолчанию - замыкающийся контакт).

Дополнительно возможно:

1. контроль состояния фильтра с индикацией запыленности лампой на лицевой панели;
2. работа с автоматическим переключением на резервный вентилятор;
3. управление работой вытяжного вентилятора;
4. управление скоростью вентилятора (в т.ч. и вытяжного) как вручную, так и по сигналам от датчика давления или расхода воздуха в характерной точке.

Описание работы системы

На лицевой панели шкафа ШАУП-Э-С расположены:

• Переключатель режима включения установки («Вкл»-«Откл»-«Дистанция»), переключатель режима работы нагревателя («Откл»-«Вкл»), индикаторные лампы «Работа» и «Авария».
• Включение установки осуществляется переключателем или дистанционным контактом, при его замыкании. При включении открывается воздушная заслонка и включается вентилятор, загорается индикаторная лампа «Работа». Если переключатель режима работы нагревателя в положении «Вкл», то система начинает регулирование температуры приточного воздуха.
• Задание температуры поддерживаемой системой и параметров регулирования производится на микропроцессорном ПИД-регуляторе согласно описанию на него, поставляемом комплектно.
• В случае срабатывания реле защиты двигателя установка отключается. Повторное включение установки возможно после устранения причины срабатывания защитного реле и его перезапуска.
• Защита от перегрева осуществляется по сигналам с предохранительных термостатов, устанавливаемых в электронагревателе. При срабатывании предохранительного термостата с автоматическим перезапуском (70° С) нагреватель отключается, вентилятор продолжает работать и загорается лампа «Авария». После охлаждения нагревателя и перезапуска термостата нагреватель снова включается. При срабатывании термостата с ручным возвратом (120° С) установка сразу полностью отключается. Включение можно производить только после устранения причины срабатывания и ручного перезапуска термостата на нагревателе.
• Предусмотрены клеммы для подключения пожарной сигнализации. При получении сигнала (стандартно - замыкание внешнего контакта) от пожарной сигнализации установка отключается и загорается лампа «Авария».

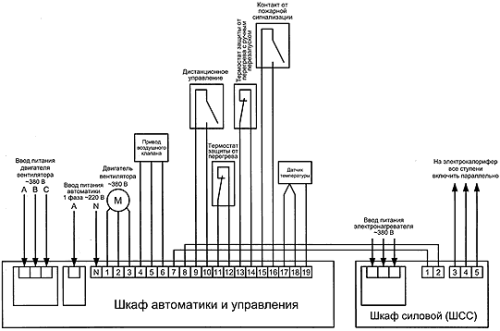

Схема подключения системы управления приточной установкой с электроподогревом и плавной регулировкой мощности
